Контроллер автомойки самообслуживания ТМС-3.49

Контроллер мойки самообслуживания ТМС-3.47

     Техническое описание и инструкция по эксплуатации

                                     Общие положения.

     Прибор предназначен для управления семью устройствами автомойки, которых включается отдельными кнопками. При включенном состоянии любого устройства (канала) происходит обратный отсчет суммы, причем скорость отсчета (время, за которое снимается одна дискрета задания) программируется оператором и может составлять от 0.1 до 25.4 сек. На индикаторе отображается поступившая сумма, которая формируется поступившими импульсами, на три входа оплаты К+ ,М1+ и М2+. Импульсы оплаты могут поступать от  монетоприемника , купюроприемника и картридера с протоколом импульс, пульс. 1 вход 1имп=1р. 2 вход 1имп=10 или 100р. 3 вход 1имп=10р.

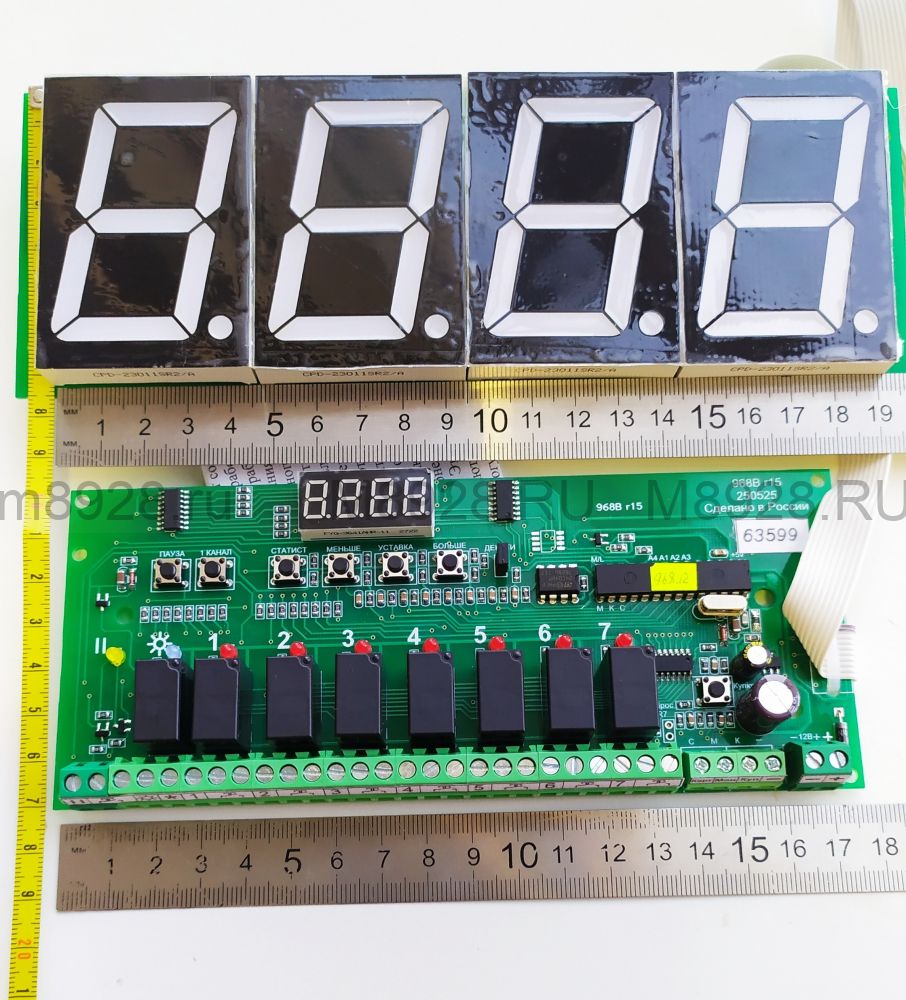

Общий вид и схема подключения устройства приведены на рис.1

                                       Порядок работы.

     Задание скорости отсчета и параметров паузы.

     Скорость отсчета (время снятия одной дискреты задания) для каждого из шести каналов, для оплачиваемой паузы, а также время неоплачиваемой паузы устанавливается оператором кнопками   Уставка,   Меньше  и   Больше  отдельно. Задание скорости отсчета  производится при отключенных выходах, для этого необходимо нажать кнопку Уставка, при  этом  старший  разряд  начинает  мигать  и  на  нем  проиндексируется текущий номер канала.  Кнопками   Меньше,  Больше  выбирается требуемый  номер  канала  от  01 до 09.  После  выбора  канала  снова   необходимо  нажать  кнопку  Уставка.  При этом начинают мигать  три  младших  разряда, на  них  проиндексируется  текущее  значение  выбранного параметра. Кнопками  Меньше, Больше  выбирается  требуемое  значение  от  00.1 до 25.4.      Внимание!!! Для каналов 1...7 это означает, что одна дискрета задания будет сниматься с  максимальной  скоростью  через  каждые  0.1 сек   при  уставке  00.1  и  с   минимальной  скоростью  через  каждые  25.4 сек (при уставке 25.4).

     Для каналов 8 и 9 эти значения определяют параметры  отработки  оплачиваемой паузы. Для канала 9 введенное  значение  задает  интервалы  времени  (в секундах),  с которыми в режиме  оплачиваемой  паузы  будут  сниматься дискреты задания, для канала 8 введенное значение  задает  время  неоплачиваемой  паузы  (в минутах).  Например,   при  задании  по каналу 9 значения 05.0, а по каналу 8 - значения 03.5, при нажатии на кнопку Пауза в течении трех с половиной минут пауза  оплачиваться  не  будет,  а по истечению этого времени начнется обратный отсчет заранее заданного  количества по  одной дискрете  через каждые 5 секунд.

     Установленное значение для выбранного канала фиксируется нажатием кнопки Уставка, индикаторы  переходят  на  ровное  горение  и  прибор  переходит  в  исходное состояние с новыми уставками. Заданные значения параметров сохраняются при отключении  питания прибора в энергонезависимой памяти и при восстановлении питания загружаются в рабочие регистры микроконтроллера.

     Внимание!!! Заводская установка по каналам 8 и 9 - 0.00. Это максимальные значения параметров, физически они равны 256 (2 в степени 8). Т.е. оплачиваемая пауза начнется через 25,6 минуты, а каждая дискрета задания будет сниматься  с интервалом 25,6 секунды, что на практике равносильно отсутствию платной паузы..

     Внимание!!! В процессе эксплуатации установить нулевые значения параметров по каналам 8 и 9 нельзя (ограничение 0.01). Поэтому для достижения максимального значения бесплатной паузы и максимального интервала списания задания, параметры по каналам 8 и 9 можно установить равными 25.4, что практически равносильно 0.00.

Формирование заданного количества.

     Включение  внешних  устройств  кнопками  управления возможно только при наличии заданного количества, отображаемого на цифровом табло. Задание формируется управляющими импульсами, поступающими на входы М1+ (монета), К+ (купюра) и М2+ (картридер). Цена каждого импульса по входу М1+ всегда равна 1,по входу К+ либо 10 (при работе от купюроприемника), либо 100 (при работе от клавиатурного преобразователя 968.0), по входу М2+ всегда 10. Режим работы входа К+ определяется положением джампера (съемной перемычки) Money. Джампер установлен - цена импульса 100 (работа с 968.0), джампер снят -10 (работа с купюроприемником).

     Внимание!!! Импульсы, поступающие на вход М2+ (от картридера) в накопительный счетчик не попадают, т.е. в статистике не учитываются.

     Четырехзначное  табло  позволяет ввести от одной до 9999 единиц. Единицы заданного количества могут интерпретироваться как деньги  (рубли, гривны, тенге и т.п.)  или  некие условные бонусы, которые будут расходоваться быстрее или медленнее в  зависимости от выбранной операции (включенного исполнительного устройства в аттракционах).      Включение исполнительных устройств.

      При наличии заданного  количества нажатие любой из кнопок управления  приводит  к включению соответствующего исполнительного реле, а на цифровом табло отображается обратный  отсчет  с  заданной  для этого канала скоростью. При нажатии  другой  кнопки управления  исполнительное реле текущего канала отключается, включается реле вновь выбранного  канала и обратный  отсчет ведется уже с другой  скоростью.  При  обнулении задания включенное исполнительное реле отключается, цикл работы на этом заканчивается.        Работу  прибора  можно приостановить  нажатием  кнопки     (Пауза). Включенное исполнительное  реле  при  этом  отключается,  включается  реле  паузы,  обратный  отсчет прекращается на время, заданное параметром канала 8. Если за это время не будет нажата ни одна кнопка управления, автоматически возобновится обратный отсчет со скоростью, заданной параметром канала 9.      Статистика.

     В приборе ТМС-3.47 предусмотрен накопительный счетчик, в котором суммируются и сохраняются в энергонезависимой памяти все управляющие импульсы, поступающие на входы М1+  и К+ с учетом их веса.

     Для просмотра накопительного счетчика предназначена кнопка Статист (Статистика). При первом нажатии на эту кнопку на табло выводится содержимое накопительного счетчика в единицах (если это деньги, то, например, в рублях), при этом табло мигает с частотой около 3 Герц. При втором нажатии на кнопку Статист на табло  выводится  содержимое накопительного счетчика в тысячах единиц, табло при этом мигает с частотой около 6 Гц.      Например, если  содержимое  накопительного  счетчика 35 865 единиц, то при первом нажатии мы увидим 865, при втором - 035, т.е. 865 единиц, а полных тысяч - 35.      Максимально  в  накопительном  счетчике  можно  сохранить  до

999 тысяч 999 единиц, при превышении этого значения счетчик обнуляется и продолжает подсчет поступающих импульсов с нуля.

    Дополнительные опции.

     Для проверки, наладки и восстановления работоспособности прибора при повреждении данных в энергонезависимой памяти предусмотрены следующие опции:

Кнопка имитации поступления импульса задания от купюроприемника. При нажатии этой кнопки на цифровом табло заданное значение увеличивается на 10 или 100 единиц в зависимости от состояния джампера цены импульса.

Кнопка, имитирующая нажатие рабочей кнопки "Пуск 6".

Кнопка, имитирующая нажатие рабочей кнопки "Пауза".

Сброс текущего состояния задания (“сброс денег”). Эта операция производится путем нажатия и удержания кнопки Больше и одновременно с этим нажатия кнопки Меньше. При этом цикл работы прибора прерывается, цифровое табло обнуляется, исполнительное реле (если было включено) отключается, прибор приходит в исходное состояние с нулевым заданием, но все уставки по каналам 1-9 и содержимое статистики сохраняются.

Полный сброс (“очистка памяти”). Эта операция производится путем нажатия и удержания кнопки Больше и одновременно с этим нажатия кнопки Статист. При этом цикл работы прибора так же прерывается, но обнуляется не только задание, но и все ячейки энергонезависимой памяти, уставки по всем девяти каналам и содержимое статистики. Эта операция может производиться в тех случаях, когда на индикаторах возникают нелепые символы или часть индикаторов вообще погашены. Такие ситуации могут возникать при нарушениях в системе питания (резкие всплески напряжения), при мощных помехах (удары молнии, резкие всплески тока при коротких замыканиях) и т.п. Очистка памяти в таких случаях практически всегда восстанавливает работоспособность прибора.

 Рекомендаци по монтажу прибра.

     При установке платы индикации на жесткое металлическое основание необходимо обеспечить такое крепление, которое защитит плату от механических повреждений в результате деформации основания при изменении температуры или при естественном снятии внутренних напряжений в процессе эксплуатации. Под крепежные винты рекомендуется установить амортизирующие резиновые шайбы , крепить можно на два винта.
