Описание Радиоконструктор 002 “Простые, детекторные приёмники"



                      Уровень сложности:    Начинающим     Радиоконструктор  (002)   “Простые, детекторные приёмники”

Детекторный радиоприёмник является простейшим из всех приёмников. На рис.1 показана классическая схема.


                    рис.1                                                                                           рис.2                                               рис.3                                          рис.4


Этот приемник (рис.1), работает за счет энергии радиоволн и не имеет усилителя  Радиотракт включает в себя входные цепи приемника: антенна WA1, принимающая высокочастотный сигнал радиостанций, и представляющая собой длинный провод (несколько метров), подвешенный над землёй на высоте нескольких метров. Если у вас квартира, антенну можно натянуть из одного угла комнаты в другой или вывести за окно (желательно более 5 метров.  (само полотно антенны должно быть изолированно в точках подвеса от предметов, которые будут её держать (деревья, элементы крыши зданий и т.д.)) подключенная к колебательному контуру L1C1 через разъём Х1. Заземление подключено через разъём Х2 (в качестве заземления используется провод с подключенной к нему металлической пластиной (штырём, ломом), закопанной в сырую землю. Можно использовать в качестве заземления системы централизованного отопления, водоснабжения, если они полностью металлические. Опасно для этих целей использовать систему газоснабжения! Колебательный контур, должен быть настроен на частоту принимаемой радиостанции. Детектор  на высокочастотном диоде D1, который преобразует высокочастотные (ВЧ) электрические колебания в колебания низкой частоты (НЧ).  Он обладает свойством проводить ток только в одном направлении, от анода, обозначенного треугольником, к катоду. Положительные полуволны колебаний в контуре вызовут ток через диод, а отрицательные закроют его, и тока не будет. При отсутствии сглаживающего конденсатора C 2 через наушники будет протекать пульсирующий ток.

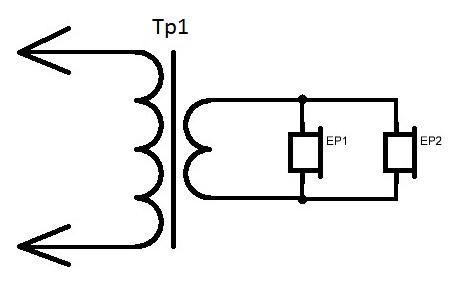

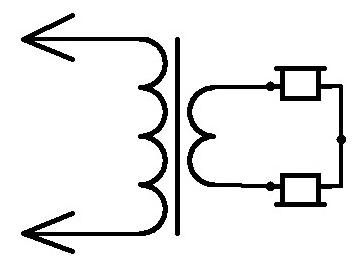

Конденсатор С2 заряжается положительными полуволнами, а в промежутках между ними сравнительно медленно разряжается током через наушники. Электроакустический преобразователь Т2  (высокоомные наушники) подключен через разъём Х3 и служит для преобразования электрического сигнала, выделенного детекторным диодом D1, в звуковой сигнал. В качестве него используются любые наушники, имеющие сопротивление более 2 килоом (2000 ом) типа ТА-4, ТОН-2, ТОН-2М, ТАГ-1, ТГ-1 . Низкоомные наушники от плеера для этих целей не подходят, так как имеют низкое сопротивление (не более 100 ом), чем значительно ослабляют силу выделяемого сигнала. Проблема сегодняшнего дня заключается в том, что высокоомные наушники тяжело найти в продаже, поэтому для выхода из этой ситуации можно применить низкоомные наушники от плеера совместно с согласующим трансформатором, в качестве которого можно использовать любой сетевой трансформатор на 220 вольт, подключив сетевую (высокоомную обмотку) вместо высокоомных наушников, а наушники от плеера подключив к вторичной обмотке трансформатора (рис.3, 4).     Отличить обмотки трансформатора можно с помощью любого прибора, измеряющего сопротивление . Там, где сопротивление больше (это сетевая обмотка), эту обмотку к схеме, где меньше,- к динамику или низкоомному наушнику. Пару наушников можно подключать как параллельно (рис. 3), так и последовательно (рис. 4).
         Колебательный контур служит для выделения из многих принимаемых сигналов лишь одного, нужного. Если частота сигнала совпадает с частотой настройки контура, напряжение на нем максимально. Для настройки в пределах диапазона принимаемых волн, изменяют емкость (используя конденсатор переменной ёмкости (КПЕ), для переключения диапазонов изменяют индуктивность катушки L 1. Изменять индуктивность катушки можно изменением числа витков или перемещением ферритового сердечника внутри катушки, тем самым перестраивая частоту приёма сигналов. Для изготовления катушки L1 можно использовать готовые катушки магнитных антенн любых приёмников, принимавших в диапазоне длинных и средних волн, имеющие намотанные катушки на картонных каркасах, надетых на ферритовый стержень. При отсутствии таких можно самостоятельно изготовить такую катушку, используя в качестве каркаса пластиковую или картонную трубу. Для изготовления катушки необходимо применять медный провод в эмалевой (лаковой) изоляции, т.к. в проводах из других материалов (алюминий, сталь) будут большие потери сигнала. Провод можно взять, разобрав старый трансформатор, реле, электрозвонок, электродвигатель. Для расширения принимаемого диапазона радиостанций можно намотать катушку с несколькими отводами , изменяя таким образом количество используемых витков, изменяя индуктивность катушки (от диаметра провода индуктивность почти не зависит), Количество витков от 30 до 300. От этого будет зависеть частота приёма. Диаметр каркаса может быть от 3 до 15 см (если при изготовлении колебательного контура будет использоваться ферритовый стержень, сначала необходимо изготовить картонный или пластиковый каркас, на котором будет намотана катушка. Каркас должен иметь возможность передвигаться относительно ферритового стержня, крайние витки катушки необходимо зафиксировать обыкновенной швейной ниткой, скотчем, клеем марки БФ или канцелярским (клеями типа Момент не желательно, т.к. в их состав входит растворитель, способный повредить лаковую изоляцию медного провода).
   В качестве детекторного диода D1 используется германиевый высокочастотный диод Д2, Д9, Д18, Д20, Д310, Д311.
Настроечный конденсатор С1 – конденсатор переменной ёмкости с воздушным или керамическим диэлектриком, разделяющим его пластины. При подключении этого конденсатора надо проследить, чтобы пластины, соединённые с корпусом переменного конденсатора ( как правило это вращающиеся пластины) были подключены к нижней по схеме точке (земляной). Иначе при прикосновении рукой к конденсатору будет меняться его ёмкость, соединяясь с ёмкостью вашего тела. Емкость этого конденсатора должна изменяться приблизительно от 5 до 300 пикофарад (пФ). В его
качестве можно использовать переменный конденсатор от любого старого приёмника. Чем больше диапазон изменения ёмкости конденсатора, тем больше можно принимать радиостанций (если невозможно достать переменный конденсатор, его можно изготовить своими руками, используя в качестве пластин алюминиевую фольгу, применяемую для запекания пищи. А в качестве изолятора пергаментную бумагу или тонкую плёнку. Конденсатор С2 нужен для того, чтобы убрать из продетектированного сигнала высокочастотную составляющую и улучшить качество сигнала. Подойдёт любой конденсатор постоянной ёмкости от 2000 до 6800 пФ.

       На рис.2 показана схема усовершенствованного приёмника. Вместо диода используется диодный мост из любых вышеперечисленных диодов, что позволяет использовать не один полупериод, как у одиночного диода, а оба полупериода, выпрямляемых мостом, что существенно повышает коэффициент полезного действия и позволяет отказаться от сглаживающего  конденсатора С2, который компенсировал отсутствие второго полупериода выпрямленного сигнала. На этой схеме показано, что катушка L1 намотана на ферритовом стержне, но можно использовать катушку от схемы на рис. 1.
       При наличии хорошего приёма можно использовать детекторный приёмник в качестве «нескончаемого» источника электроэнергии (рис 2), подключив вместо трансформатора к выходу моста светодиод (красный цвет предпочтительней, т.к. для его свечения достаточно 2 вольт, зелёному и жёлтому – 2,5 вольта, белому и синему – около 3 вольт). Для максимального результата необходимо настроить приёмник на частоту наиболее мощной радиостанции. На этой схеме показано условное обозначение диодного моста. На рис. 6 показано соответствие условного обозначения диодного моста соответствующему расположению четырёх диодов в принципиальной схеме моста.

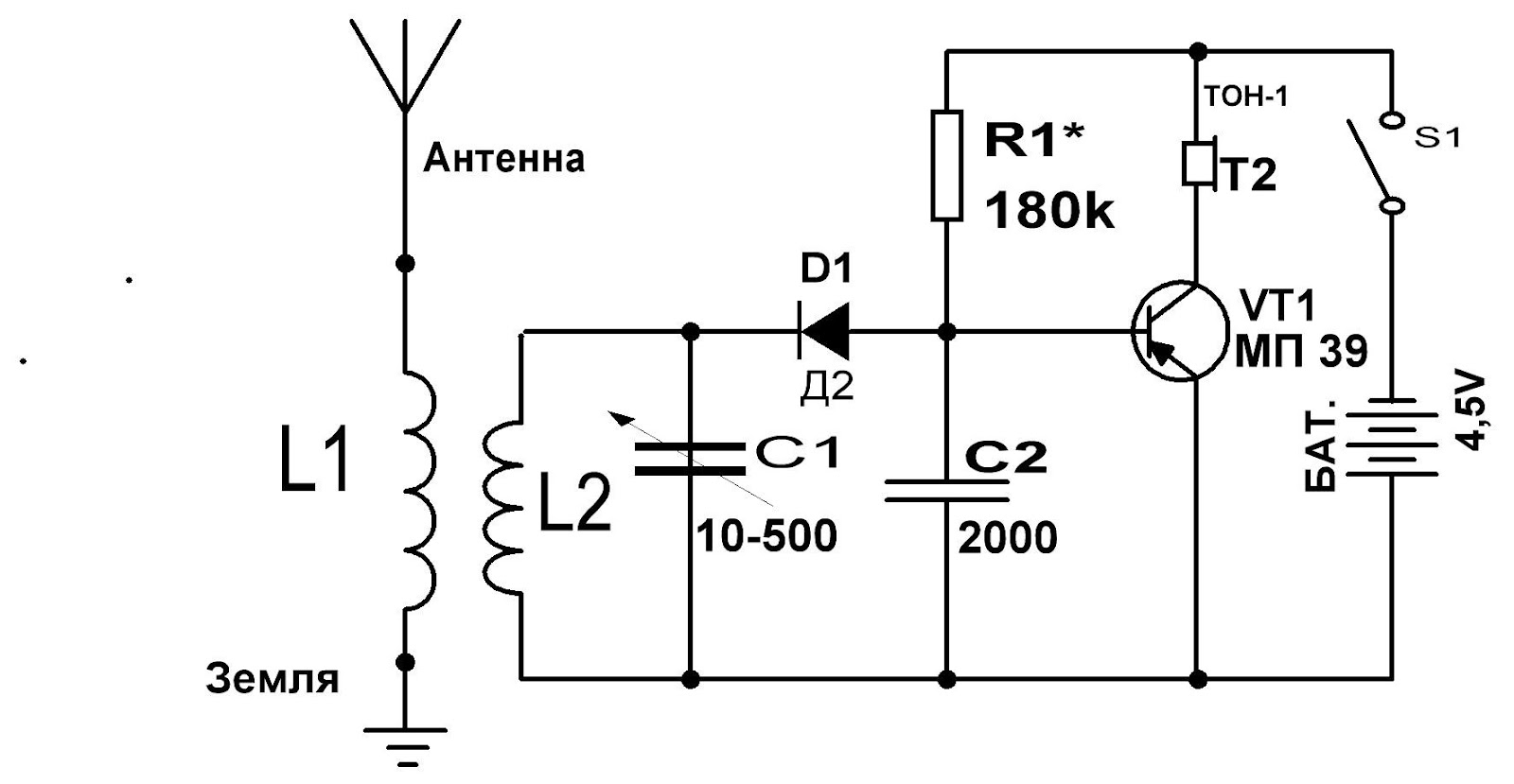

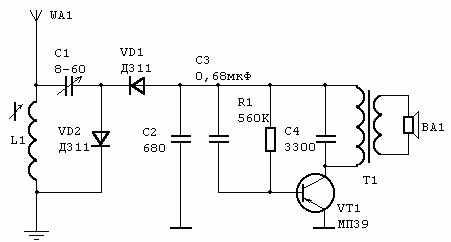

             На рис.4 и 5 схемы приёмников с усилителем на транзисторе. На рис.4 с использованием источника питания (батарейки) напряжением 3 - 4,5 вольта. Размеры катушки указаны рядом, L1 содержит 30 витков, L2 – 100 витков провода диаметром  0,25 – 0,5 мм, каркас контура изготавливается из картона или пластика (можно поэкспериментировать – изменить количество витков катушки L2, использовать ферритовый стержень, вводя его внутрь катушки, тем самым изменяя её индуктивность).  Резистор R1 устанавливает смещение базы  транзистора и возможно потребует регулировки для достижения максимального качества усиления. На рис.5 схема приёмника, использующего для питания транзистора энергию принимаемой радиостанции, которая выпрямляется диодами VD1,VD2. Сигнал звуковой частоты подаётся на базу транзистора через конденсатор С3. Возможно придётся регулировать сопротивление резистора R1 для достижения максимального качества усиления. Транзистор может быть любой МП26, МП39 –МП42 или другой маломощный аналогичной проводимости (p-n-p) . Настройка на радиостанцию производится изменением ёмкости конденсатора С1 и индуктивности катушки L1. Эмиттер транзистора, нижняя пластина конденсатора С2 и «земля» контура должны быть соединены между собой общим проводом.
       При работе по сборке и настройке детекторного приёмника следует соблюдать технику безопасности. При приближении грозы во избежание  поражения электрическим током разряда молнии, необходимо соединять точку подключения антенны с заземлением.












                                                                                                                                            рис. 4                                                                                                    рис. 5                                                                     рис. 6
