Таймер проката детских автомобилей

Артикул: ИСП 1
Таймер проката детских автомобилей
Другие фото Таймер проката детских автомобилей
650,00 р.
Товар есть в наличии
ВЫБЕРИТЕ МОДЕЛЬ:

Условия доставки

Условия оплаты

Описание Таймер проката детских автомобилей

Таймер со счетчиком предназначен для контроля времени поездки, учета количества поездок электрического автомобилях, лодочках, танках и других аттракционах, а также для контроля напряжения аккумулятора.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Параметры таймера

Значение

Напряжение питания, В

5...26

Потребляемый ток в ожидании, мА

10

Потребляемый ток в работе, мА

60

Максимальный ток через ключ, А

0.5

Время поездки, мин

5, 1-20

Максимальное значение счетчика поездок

999

Вход управления (геркон по умолчанию)

НР контакт

Габаритные размеры, мм

49*32*10

Реле времени производится в 3 модификациях.

Вариант 1). Модель таймер-счетчик с фиксированным временем 5 минут, представляет собой устройство, в основе которого лежит микроконтроллер.

Алгоритм работы общий для трех модификаций:

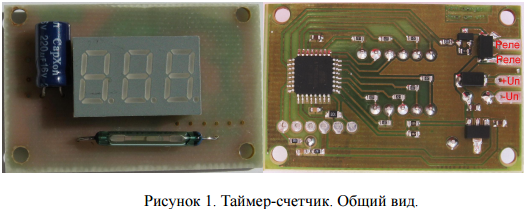

После включения питания таймер отображает на индикаторе напряжение батареи, а затем счетчик поездок, после тридцати секунд таймер отключает индикацию и переходит в режим ожидания. После замыкания геркона, на индикатор выводится номер текущей поездки, который сохраняется в энергонезависимой памяти. После размыкания геркона на индикаторе 2 секунды отображается напряжение батареи, а затем включается реле и на индикаторе отображается обратный отсчет таймера. После завершения отсчета происходит отключение реле и на индикаторе высвечивается напряжение батареи, которое отображается 1 минуту. Затем таймер переходит в режим ожидания. Если замыкание контактов геркона происходит во время поездки, то таймер добавляет к текущему времени 5 минут и увеличивает счетчик поездок на единицу. Эту операцию можно сделать только один раз во время поездки, после ее реализации сигналы геркона блокируются. Таймер-счетчик имеет выход «открытый коллектор» для управления внешним реле. Это позволяет применять реле на разные напряжения для установки таймера в системы с широки диапазоном питающих напряжений. ВНИМАНИЕ! Короткое замыкание в цепи реле приведет к выходу из строя ключевого транзистора. Внешний вид таймера-счетчика представлен на рисунке 1. Основные функции таймера-счетчика: - отсчет времени поездки; - подсчет и сохранение в энергонезависимой памяти количества поездок; - измерение напряжения аккумуляторной батареи.

                   УСТАНОВКА И ПРИМЕНЕНИЕ.

Для установки таймера-счетчика понадобятся дополнительно силовое реле, с соответствующим напряжением питания катушки и провода соответствующие мощности нагрузки. Установите таймер-счетчик в корпус электромобиля так, чтобы было удобно читать данные на индикаторе, предварительно вырезав под него отверстие. Габаритные и монтажные размеры представлены на рисунке 2.

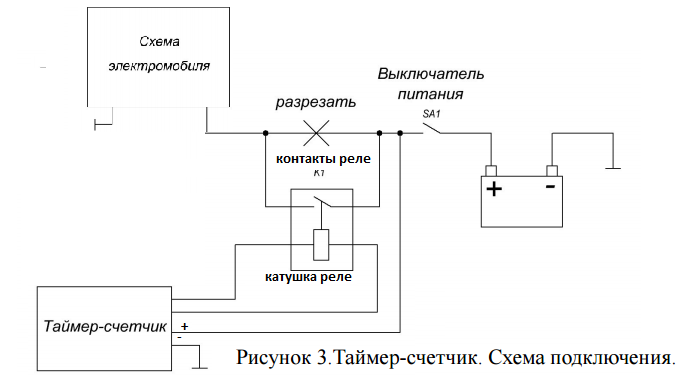

Установите реле максимально близко к разрыву силового провода. Соберите схему согласно рисунка 3.

Для обеспечения секретности, геркон можно перенести с платы таймера-счетчика в любое место в электромобиле или например заменить его на замок с контактной группой. Использование таймера-счетчика. Включите главный выключатель питания. На индикаторе на 3 секунды появится значение напряжения батареи, а затем значение счетчика поездок. Значение счетчика поездок выводится на индикатор тридцать секунд после чего таймер выключит индикацию и перейдет в режим ожидания. Для запуска отсчета поднесите к геркону магнит. На индикаторе появится значение счетчика поездок. После размыкания геркона на индикаторе на 2 секунды появится значение напряжения батареи, а затем включится реле и начнется отсчет . Время поездки можно увеличить на 5 минут, если до окончания поездки замкнуть контакты геркона. В одной поездке это можно сделать только один раз. После завершения отсчета времени таймер-счетчик выключит реле и выведет на индикатор текущее значение напряжения батареи. Через 1 минуту индикация отключится и таймер-счетчик перейдет в режим ожидания. Индикатор таймера-счетчика имеет возможность отобразить только 999 поездок, после этого отсчет начинается с нуля. Для учета времени работы электромобиля, рекомендуется снимать показания счетчика не реже одного раза в неделю. Для снятия показаний счетчика, достаточно включить главный выключатель питания.

Вариант 1). Время фиксированное 5 минут. (прежде чем положить в корзину надо выбрать исполнение)

При активации таймера, счетчик количества поездок увеличивается на единицу.

В память счетчика записывается одна поездка.



Вариант 2). Время с кнопок настраивается любое от 1 до 20 минут с точностью до минуты. (прежде чем положить в корзину надо выбрать исполнение)

При активации таймера, счетчик количества поездок увеличивается на единицу.

То есть не зависимо от длительности поездки в память счетчика записывается одна поездка.

Это сделано для настройки времени в зависимости от сезона или места проката.

Это время настраивает хозяин и у оператора доступа к настройке времени нет.

Требуется физическая защита кнопок от несанкционированного доступа.



Вариант 3). Время с кнопок настраивается любое от 1 до 20 минут с точностью до минуты. (прежде чем положить в корзину надо выбрать исполнение)

При активации таймера, счетчик количества поездок увеличивается на количество минут установленных на таймере.

То есть в памяти счетчика хранится общее время проката в минутах.

Время настраивает оператор перед началом поездки.

Такой режим требует достаточно частого снятия показаний счетчика,

так как индикатор может показать только 999 минут. Это примерно 16 часов проката.



Во всех версиях установленное время запоминается при выключении питания.
