Пневмоцилиндр ТВС 40*60-S
Пневмоцилиндр ТВС 40*60-S
Увеличить изображение
Другие фото Пневмоцилиндр ТВС 40*60-S
1 700,00 р.
Товар есть в наличии

Условия доставки

Условия оплаты

Описание Пневмоцилиндр ТВС 40*60-S

Стандартный пневмоцилиндр

Характеристики пневмо цилиндров SC, TBC-серии:

Диаметр цилиндра 32 40 50 63 80 100 125 160 200
Рабочая среда Воздух
Рабочее давление, бар 1-9
Максимально допустимое давление, бар 13,5
Рабочая температура, °С -5 - 70
Диапазон скоростей, мм/с 50 - 800
Принцип действия двустороннего действия

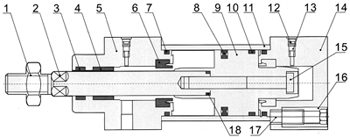

внутреннее устройство пневмоцилиндра серии SC

Внутреннее устройство пневмоцилиндра:

  1. Поршневая гайка;
  2. Шток поршня;
  3. Уплотнение верхней крышки;
  4. Подшипник штока/вкладыш;
  5. Передняя крышка;
  6. Уплотнение демпфера;
  7. Торцевое кольцевое уплотнение;
  8. Кольцевое уплотнение поршня;
  9. Шток;
  10. Компенсационное кольцо;
  11. Основание;
  12. Кольцевое герметичное уплотнение демпфера;
  13. Регулируемая опора игольчатого вентиля;
  14. Торцевая заглушка;
  15. Винт;
  16. Крепление стяжного болта;
  17. Стяжной болт;
  18. Шток/уплотнение.

Габаритные и присоединительные размеры пневмоцилиндра SC, TBC-серии:

Габаритные и присоединительные размеры пневмоцилиндра SC-серии


Диаметр A B C D E F G H I J
32 140 47 93 28 32 15 27,5 22 17 6
40 142 49 93 32 34 15 27,5 24 17 7
50 150 57 93 38 42 15 27,5 32 23 8
63 153 57 96 38 42 15 27,5 32 23 8
80 182 75 107 47 54 21 33 40 26 10
100 188 75 113 47 54 21 33 40 26 10

Диаметр K L M N O P Q R S T V W
32 M10x1,25 M6x1 9,5 13,7 PT 1/8 3,5 7,5 7 45 33 12 10
40 M12x1,25 M6x1 9,5 13,5 PT 1/4 6 8,2 9 50 37 16 14
50 M16x1,5 M6x1 9,5 13,5 PT 1/4 8,5 8,2 9 62 47 20 17
63 M16x1,5 M8x1,25 9,5 13,5 PT 3/8 7 8,2 8,5 75 56 20 17
80 M20x1,5 M10x1,5 11,5 16,5 PT 3/8 10 9,5 14 94 70 25 22
100 M20x1,5 M10x1,5 11,5 16,5 PT 1/2 11 9,5 14 112 84 25 2
