Регулятор мощности РМ 2

Регулятор мощности РМ 2
Другие фото Регулятор мощности РМ 2
1 550,00 р.
Товар есть в наличии
ВЫБЕРИТЕ ИСПОЛНЕНИЕ:

Условия доставки

Условия оплаты

Описание Регулятор мощности РМ 2

Мы поставляем регуляторы  мощности РМ-2 для управления ректификационной колонной по производству спирта в домашний условиях. Наши регуляторы  мощности (напряжения)  просты в настройке и эксплуатации. Регулятор РМ-2  предназначен для регулирования уровня нагрева или  регулирования яркости свечения электрических ламп накаливания.
   Что отличает РМ-2 от других регуляторов мощности: это поддержание стабильного напряжения на нагрузке (выходе) с точность до 1-2 вольт даже при колебаниях входного напряжения, (не выше входного). С данным блоком Вы самостоятельно собираете силовую часть и выбираете силовой симистор на требуемую Вам мощность.
Назначение: регулятор  мощности РМ-2: производит регулировку и стабилизацию выходного напряжения нагревательных прибором в самогонных аппаратах. При  неполном увеличении подаваемого на лампу накаливания или ТЭН нагревателя напряжение спираль успевает плавно разогреться до  средней температуры  к моменту подачи полного установленного напряжения. В результате снижается вероятность выхода лампы и ТЭН из строя и увеличивается срок их службы, значительно снижаются всплески и колебания напряжения в питающей сети.
Диапазон входного напряжения питания устройства, при котором регулятор  мощности РМ-2    сохраняет работоспособность: от 40 до 400 вольт.
Диапазон установки выходного напряжения поступающего на нагрузку: от 35 до 255 Вольт.
Регулятор  мощности РМ-2    управляет любыми симисторами с током управляющего электрода до 100 мА. Также есть схема включения для управления симистором с большим током потребления управляющим выводом симистора.
Корпус регулятора  мощности РМ-2   произведен из пластмассы, не поддерживающей горение. Монтируется регулятор  мощности РМ-2   на  DIN рейку и занимает место равное трем  автоматическим выключателям.

В комплект поставки симистор и радиатор не входят и приобретаются отдельно, в зависимости от требуемой мощности.


Комплект поставки:

Электронный блок для управления симистором РМ-2: 1шт.

Инструкция: 1шт.
Видео обзор:



Схема сборки:


Монтаж регулятора РМ-2:

Для работы прибора необходимо собрать небольшую, не сложную, схему согласно прилагаемой монтажной схеме подключения. Для выбора мощности симистора  необходимо знать потребляемый нагрузкой ток. Симистор надо выбирать с двойным запасом, желательно в два раза больше по току и напряжению чем предполагаемое значение. При управлении большими мощностями на симисторе выделяется большое количество тепла. Для нормальной его работы  необходимо позаботиться об его надежном охлаждении с помощью радиатора нужной площади.

Включение регулятора мощности РМ 2:

При подаче  напряжения на прибор через 2 секунды на индикаторе появляется индикация входного напряжения или напряжения на выходе регулятора подаваемого на нагрузку, это зависимости от предварительных настроек регулятора и можно изменить. Через четыре секунды напряжение плавно подается на нагрузку.

Настройка РМ-2:

Нажимая кнопку «В» входим в меню регулятора. Меню имеет два параметра. «УН» - это установка выходного напряжения и «ПВ» -выбор показаний вольтметра. Для настроек нужного параметра необходимо выбрать параметр и подтвердить его, нажав на кнопку «П». Если выбрано «УН» - установка напряжения на выходе, то при его подтверждении входим в значение параметра, о чем свидетельствует точка в младшем разряде. Изменить настройки устройства можно кнопками «минус» или «плюс». После изменения значения необходимо подождать 5 секунд и система регулятора перейдет в основной режим (поддержание заданного напряжения на нагрузке и контроля показаний выходного или входного  напряжения). Все изменения и настройки хранятся в энергонезависимой памяти прибора и сохраняются в не зависимости от того запитан регулятор от сети или нет.

В параметре «ПВ» можно поменять местами показания индикатора напряжения. При изменении этого параметра, если перед этим индикатор регулятора показывал напряжение на нагрузке, будет показывать входное напряжение, если индикатор показывал входное напряжение, то будет показывать напряжение на выходе нагрузки.

Неисправности РМ-2:

Если установленное выходное напряжение больше входного напряжения сети (или входное меньше выставленного выходного) индикатор прибора будет мигать и показывать входное напряжение, сообщая об ошибке. Ошибка появится на индикаторе, если силовой симистор неисправен и на выходе регулятор напряжения появилось, входное напряжение.

Калибровка рм2:

В регуляторе напряжения есть возможность калибровки показаний вольтметра. Для этого необходимо обесточить регулятор, нажать кнопку «П», и затем подать калибровочное напряжение на клеммы прибора №3 и №4, когда индикатор засветится отпустить кнопку «П», потом нажимая кнопку «В» выбрать три черточки (---) и записать в память, нажав кнопку «П». Появятся показания вольтметра входного напряжения сети и точка в младшем разряде. Надавливая приблизительно раз в секунду на кнопки «плюс» или «минус» откалибровать показания вольтметра. Подождать 5 секунд, пока точка в младшем разряде пропадет,  и регулятор перейдет в меню основного режима, новые коэффициенты и поправки сохранятся в энергонезависимой памяти регулятора.

Регулятор  мощности РМ-2    в стандартной комплектации поставляется без силового симистора и радиатора!

Есть другие варианты сборки:

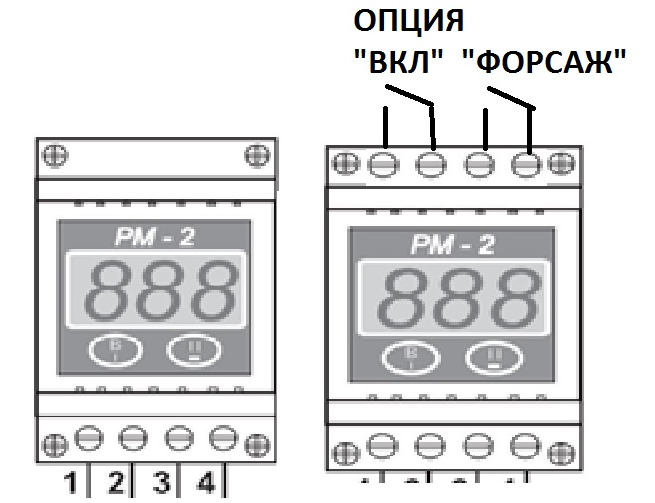

РМ-2 с входами управления: "форсаж" для включения на полную мощность и вход "вкл" для включения регулятора через "сухой контакт". (исполнение выбирается)



                                                 набор с симистором:

Регулятор мощности 220в 20А

Регулятор мощности 220в 20А



                                             Собранный РМ-2, готовый к работе на 15 ампер.

Регулятор мощности РМ-2 15А

Регулятор мощности РМ-2 15А



                            Регулятор мощности готовый к применению на 45 ампер 10 Квт.

Симисторный регулятор мощности 10 квт 45А 220в

Симисторный регулятор мощности 10 квт 45А 220в



Регулятор напряжения трехфазный

Регулятор напряжения трехфазный



Видео как НЕ НАДО проверять прибор:

Если Вам все-таки надо регулировать индуктивную нагрузку, такую как, обороты асинхронного двигателя, вентилятора,  или понизить напряжение на трансформаторе, делайте это внимательно и следите как ведет себя нагрузка. Не забывайте следить за температурой устройства с индуктивной нагрузкой. Не все переносят искажения синусоиды и понижение напряжения, особенно ниже 110 вольт это может привести к повышенному потреблению тока и перегреву устройства с индуктивной нагрузкой, но некоторые моторы нормально работают. Также Вам многие продавцы по незнанию будут обещать, что можно регулировать обороты двигателей, но большинству однофазных двигателей для нормальной работы надо напряжение 220в для запуска, чистая синусоида и номинальные обороты для хорошего охлаждения обмоток.

У нас есть в продаже для этой цели регулятор оборотов для однофазных асинхронных двигателей с конденсатором









Сжема для РМ-2 режим "форсаж"




Если у Вас нет желания собирать силову часть, есть регулятор в сборе:
РМ-2 5квт в сборе. будет переход на другой сайт.
