Описание: терморегулятора на 12 вольт:
Терморегулятор ТР-12в применяется в местах, где перебои с подачей электроэнергии или она отсутствует, в автомобилях и оборудовании с питанием от 12 вольт.
Используется для поддержания температуры строго в установленных пределах и может быть применен как в инкубаторах, быту, автомобиле, катере или использован на производстве.
Технические характеристики: терморегулятора ТР-12в с питанием от 12 вольт, и схемой на микроконтроллере.
1. Диапазон управляемой температуры от-55°C. до +125°C.
2. Точность измерения и регулирования температуры зависит от диапазона использования:
в диапазоне температуры: от -55 до -10°C=1°C
в диапазоне температуры: от +100 до +125°C. =1°C.
в диапазоне температуры: от -9,9 до +99,9°C.= 0,1°C.
3. Датчик температуры DS18B20 с заводской калибровкой.
4. Гистерезис: (возможность задавать диапазон температуры между выключением и включением) от 0.0°C. до50,0°C
5. Задать ограничения диапазона температуры по верхнему пределу регулирования от -55 до +125°C. Есть.
6. Задать ограничения диапазона температуры по нижнему пределу регулирования от -55 до +125°C. Есть.
7. Выбор логики режима работы регулятора (переключение на нагрев или охлаждение) имеется.
8. Встроенный таймер времени поддержания температуры от 1мин. до 999 минут (режим можно не включать)
9. Встроенный таймер времени простоя от 1мин. до 999 минут (функцию можно неиспользовать)
10. Напряжение питания терморегулятора 12 вольт постоянного или переменного тока.
11. Максимальный пиковый коммутируемый ток реле 10 А 250в
Датчиком температуры терморегулятора ТР-12в является цифровой датчик температуры высокой точности и с заводской калибровкой температуры DS18D20.
Применяемый в терморегуляторе датчик температуры.
Схема: Терморегулятор с питанием 12 вольт, на микроконтроллере.

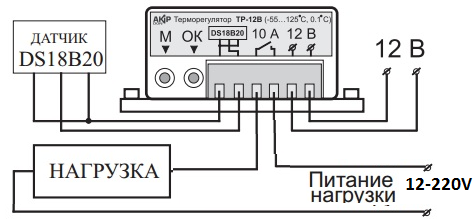

Терморегулятор ТР - 12В схема подключения:
Схема подключения терморегулятора изображена на поверхности корпуса терморегулятора, что позволяет подключить его самостоятельно, без помощи специалиста.
Описание работы и настройки терморегулятора 12в:
После подключения терморегулятора к питанию он готов к работе.
Датчик необходимо расположить в месте где необходимо поддерживать температуру , и подключить нагревающее (или охлаждающее) устройство.
На индикаторе высвечивается реальная температура датчика.
О том, что на данный момент включено исполнительное устройство (нагревающее или охлаждающее) сигнализирует мигающая точка в младшем разряде.
Для задания температуры необходимо нажать левую кнопку и выбрать сообщение УГР (установка
градусника), отпустить кнопку и подтвердить выбранное нажатием правой кнопки.
Появится ранее заданная температура. Далее кнопками можно выставить необходимую температуру.
При длительном нажатии и удержании кнопки изменяется целое число, при кратковременных нажатиях меняются цифры в младшем разряде.
После установки температуры, необходимо подождать 6 секунд,
Установленная температура сохранится в энергонезависимой памяти и прибор перейдет в режим поддержания температуры.
Во всех случаях (кроме запуска таймера) после последнего отпускания любой из кнопок через 6 секунд
прибор переходит в основной режим.
Для задания других параметров необходимо войти в сервисный режим.
Для этого нужно при выключенном приборе нажать правую кнопку и подать питание на прибор, затем отпустить кнопку и левой кнопкой выбрать нужный параметр. При подтверждении выбранного параметра правой кнопкой, входим в режим изменения параметра. Задав необходимые значения, ждем 6 секунд и прибор, сохранив, данное изменение в энергонезависимой памяти выходит в основной режим. Для изменения следующего параметра опять необходимо войти в сервисный режим ГГР - гистерезис, параметр в котором задается разность температуры между включением и выключением нагрузки.
Заданное число в этом параметре суммируется с заданным в параметре УГР числом для выключения и вычитается для включения. Например, в УГР задано число 36,6
а в ГГР число 5,5. Если терморегулятор в режиме нагрева включение будет происходить при 31,1 С , а, выключение при 42,1 С. Если в режиме охлаждения то при 42,1 С будет включение, а при 31,1 С выключение.
НАГ - параметр в котором можно переключать прибор из режима нагрева в режим охлаждения и наоборот.
После подтверждения этого параметра, левой кнопкой можно выбрать on - режим нагрева или правой , OFF - режим охлаждения.
ОНП - параметр в котором можно ограничить минимальное задаваемое число в параметре УГР, при этом
на момент задания этого параметра число, заданное в УГР должно быть больше задаваемого.
ОВП - параметр в котором можно ограничить максимальное задаваемое число в параметре УТР, при этом на момент задания этого параметра число, заданное в УГР должно быть меньше задаваемого.
Оба параметра ОНП и ОВП применяются, когда недопустимо случайное задание в УГР температуры
фатальной для технологического процесса. За пределами, выставленными, в ОНП и ОВП работа реле включающего нагрузку блокируется эта (функция полезна в системах оттайки, инкубаторах и т.д.).
ВРР - параметр в котором можно задать в течении какого времени необходимо поддерживать температуру
заданную в УГР . По истечению заданного времени блокируется работа реле включающего нагрузку и засвечивается точка в младшем разряде свидетельствующая о том что время
таймера истекло. Для повторного запуска необходимо выбрать режим РАБ и подтвердить его нажав правую кнопку. Если в этом параметре задано число ноль, то функция таймера отключается.
ВРП - параметр времени простоя. Работает совместно с параметром ВРР. Если в параметре ВРР задано
время таймера, а в параметре ВРП время простоя то прибор будет работать в циклическом режиме. Сначала терморегулятор будет поддерживать температуру в течении времени заданного в ВРР затем ждать время простоя заданного в параметре ВРП и повторно запускать таймер с временем поддержания температуры.
Если в этом параметре заданно число ноль то его функция выключена.
Прибор автоматически определяет наличие и исправность датчика. При отсутствии и обрыве датчика на
индикаторе сообщение H 1 , при коротком замыкании в линии связи и при неправильно подключенном датчике сообщение L o. При неисправном датчике и его отсутствии нагрузка автоматически отключается.
Длина провода соединяющего датчик с прибором, может быть произвольно увеличена до необходимого размера
любым медным проводом произвольного сечения. Необходимо только соблюсти полярность подключения датчика. Электрическое сопротивление линии на точность измерения не влияет, так как датчик передает информацию о величине температуры цифровым кодом, а не потенциалом или током.
