Электропривод с редуктором BELIMO SF24A-SR
Электропривод с редуктором BELIMO SF24A-SR
Увеличить изображение
Другие фото Электропривод с редуктором BELIMO SF24A-SR
13 500,00 р.
Товар есть в наличии

Условия доставки

Условия оплаты

Описание Электропривод с редуктором BELIMO SF24A-SR

Электропривод BELIMO SF24A-SR с возвратной пружиной применяется для управления воздушными заслонками, которые выполняют охранные функции. Электропривод оснащен универсальным V-образным крепежным хомутом и устанавливается непосредственно на вал заслонки. Привод также имеет специальный фиксатор, который предназначен для предотвращения его вращения.

Принцип действия. Электропривод BELIMO SF перемещает заслонку в нормальное рабочее положение, одновременно растягивая пружину и держит ее в этом положении, применяя при этом минимальное количество тока до момента предусмотренного или аварийного отключения питания.

Электропривод для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий • Для управления воздушными заслонками площадью приблизительно до 4,0 м2 • Крутящий момент 20 Нм • Номинальное напряжение 24 В ~/= • Управление : открыто / закрыто Замечания по безопасности • Не разрешается применение электропривода в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах. • Устройство может быть вскрыто только на заводе-изготовителе. Оно не содержит частей, которые могут быть переустановлены или отремонтированы эксплуатационными службами. • Кабель не может быть отсоединен от устройства. • При расчете крутящего момента необходимо учитывать данные изготовителя заслонки (площадь поперечного сечения, конструкцию, объект установки), а также условия воздушного по- тока • Устройство содержит электрические и электронные компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности. Техническое описание:

Электропривод с пружинным возвратом SF24A

Технические данные:

Электрические параметры Номинальное напряжение 24 В ~ 50/60 Гц; 24 В= Диапазон номинального напряжения 19,2…28,8 В ~ / 21,6 …28,8 В=

Расчетная мощность 7,5 ВА

Потребляемая мощность: во время вращения в состоянии покоя 5 Вт 2,5 Вт

Соединение: питание Кабель: 1 м, 2 х 0,75 мм2

Функциональные данные Крутящий момент: двигатель пружина Мин. 20 Нм при номинальном напряжении Мин. 20 Нм

Направление вращения Выбирается установкой L/R Ручное управление

С помощью ручного ключа с блокировкой Угол поворота Макс. 95° ( может быть ограничен с любой стороны c помощью встроенного механического упора) Время поворота: двигатель пружина <75 с (0…20 Нм) ≈20 с при –20…+50°С / max. 60 с при –30 °С Уровень шума: двигатель пружина Макс. 45 дБ ≈60 дБ

Индикация положения Механическая Безопасность Класс защиты III (для низких напряжений)

Степень защиты корпуса IP54

Температура окружающей среды -30…+50° С

Температура хранения -40…+80° С

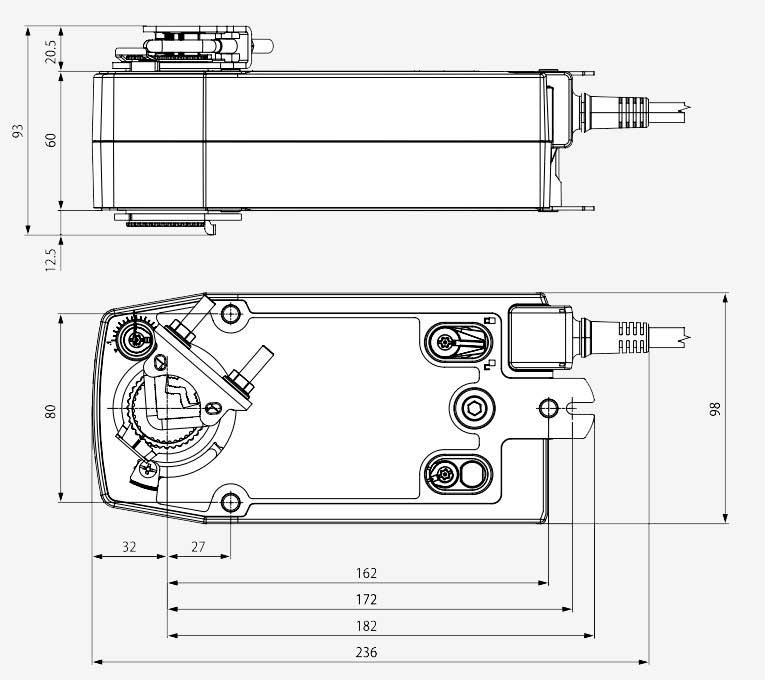

Техническое обслуживание Не требуется Размеры/вес Размеры См. на след. странице Вес 1700 г 70 Электропривод с пружинным возвратом SF24A

Особенности изделия Принцип действия При перемещении привода в нормальное рабочее положение взводится возвратная пружина. При пре- кращении подачи питания Энергия, запасенная в пружине , возвращает заслонку в охранное положение. Простая установка Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода. Высокая функциональная надежность Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автома- тически при достижении конечных положений. Ручное управление Ручное управление осуществляется при помощи ручного поворотного ключа. Привод можно заблоки- ровать при помощи ключа в любой точке угла поворота. Блокировка снимается вручную или при подаче питания на привод. Настройка угла поворота Угол поворота настраивается при помощи механических упоров
