Контроллер KCMR-84A с входом 4-20ма,
Контроллер KCMR-84A с входом 4-20ма,
Увеличить изображение
Другие фото Контроллер KCMR-84A с входом 4-20ма,
3 700,00 р.
Товар есть в наличии

Условия доставки

Условия оплаты

Описание Контроллер KCMR-84A с входом 4-20ма,

Контроллер KCMR-84A с входом 4-20ма, предназначен для измерения и отображения данных с различных аналоговых датчиков 4-20мА, а также позволяет управлять устройствами по заданной логике. Приобрести можно на радиорынке в Ростов на Дону ул. Еременко 89Б7 магазин №24юОсновным применением регулятора KCMR-84A является автоматическое поддержание уровня жидкости в емкости, а также может применяться для поддержания температурного режима, аварийного и дежурного оповещения технологических параметров и т.д. Контроллер KCMR-84A имеет шкалу на лицевой части прибора, тем самым обеспечивая наглядную визуализацию технологических параметров для обслуживающего персонала. Также на панели имеется цифровой индикатор с отображением текущего параметра.

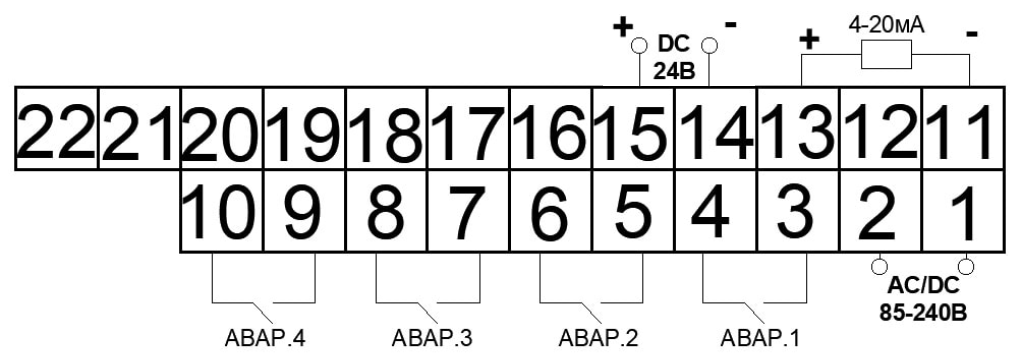

Контролер  4-20мА KCMR-84A имеет 4 выходных реле с нормально-разомкнутым контактом, которые легко программируются на срабатывание по определенным уровням (уставкам). Также в индикаторе KCMR-84A можно настроить гистерезис для предотвращения ложных срабатываний. Индикатор 4-20мА имеет встроенный блок питания 24В DC, что позволяет подключать аналоговые датчики без дополнительных затрат. Прибор имеет крепление на DIN рейку и легко помещается в небольшие боксы и шкафы.  Схема внешнего подключения контактов KCMR-84A:

Контроллер уровня  KCMR-84A используется в промышленности, и является бюджетным и надежным устройством позволяющим проводить автоматическое регулирования различных технологических параметров: управление насосными станциями на заполнение и опустошение баков и цистерн, сигнализирование операторов об аварийных пределах уровня и много другое.

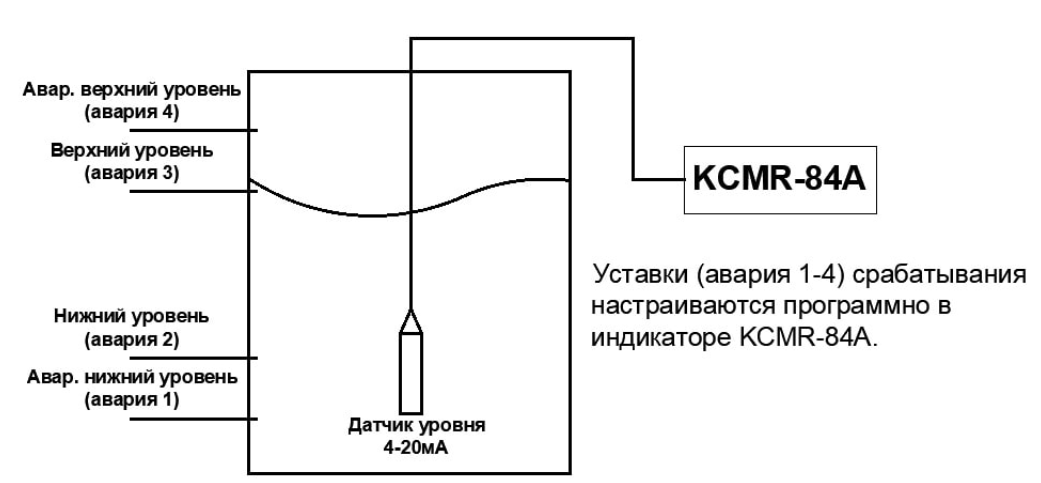

  Схема электрическая подключения KCMR-84A:

МЕНЮ ПЕРВОГО УРОВНЯ



Нажмите кнопку «SET» и удерживайте ее в течении 1 секунды. С помощью кнопок ▼ ▲  меняйте параметры устройства.



Alarm1 — настройка уставки срабатывания релейного выхода ALM1. Данное значение устанавливается в диапазоне от P-SL до P-SH (это нижние и верхние параметры подключаемого датчика, настраиваемые в меню второго уровня).

HY-1 — настройка гистерезиса для релейного выхода ALM1. Данный параметр предотвращает ложные срабатывания на релейном выходе ALM1.

Для параметров Alarm2, HY-2, Alarm3, HY-3, Alarm4, HY-4 производятся аналогичные настройки для релейных выходов ALM2,ALM3,ALM4.

LOCK — настройка данного параметра предотвращает случайные изменения настроек измерителя. Если выбрано значение 18, то возможно производить любые изменения параметров измерителя. Если выбрано любое другое значение, то происходит блокировка изменения значений в измерителе.

МЕНЮ ВТОРОГО УРОВНЯ



Нажмите кнопку «SET» и удерживайте ее в течении 3 секунд. С помощью кнопок ▼ ▲  меняйте параметры устройства.



SC — настройка данного параметра позволяет корректировать входные данные с датчика. Например, если у Вас с датчика приходят показания 12.5, то установив в параметре SC значение 2.5, мы получим 15, что отобразиться на панели измерителя. Устанавливать корректирующие значение можно в диапазоне от -50 до 50.

DP — настройка данного параметра определяет положение десятичной точки для отображения измеряемого значения. Соответственно, если Вы установить значение 1, то на цифровом индикаторе произойдет смещение точки на 1 цифру влево.

P-SH — верхнее значение подключаемого датчика. Например, гидростатический датчик уровня с аналоговым выходом 4-20мА имеет диапазон от 0 до 10м или 0 до 1 бар. Соответственно, если Вы хотите чтобы чтобы показания на индикаторе были в метрах, то указываете 100 (или 1000 в зависимости от разрядности датчика) и в параметре DP указываете 1 (или 2) для корректности отображения показаний.

P-SL — нижнее значение подключаемого датчика.

G-SH — верхний предел шкалы цифровой панели индикатора. Данный параметр задается в диапазоне от G-SL до P-SH. На цифровой шкале может отображаться значение отличное от цифрового значения на индикаторе.

G-SL — нижний предел шкалы цифровой панели индикатора. Данный параметр задается в диапазоне от P-SL до G-SH.

PF — значения фильтра обеспечивающее уменьшение колебаний измеряемых величин.

ALP1 — настройка работы релейного выхода ALM1. При выборе значения 0 — выходное реле ALM1 будет отключено. При выборе значение 1 — производится включение реле ALM1 при достижении уставки (Alarm1). Например, если у Вас уставка в параметре Alarm1 = 10 и HY-1 = 0.5, то при достижении текущих показаний с датчика = 10.6 сработает реле ALM1. Соответственно, при текущих показаниях с датчика 9.4 реле ALM1 отключится. При выборе значения 2 — выходное реле ALM1 будет работать в обратной последовательности относительно значения ALP1 = 1.

ALP2,ALP3,ALP4 — настраиваются аналогично ALP1 для выходных реле ALM2, ALM3,ALM4.

ADDR — коммуникационный адрес устройства (Slave ID) в промышленном протоколе Modbus. Данный параметр настраивается только для моделей с окончанием в артикуле ARS.
