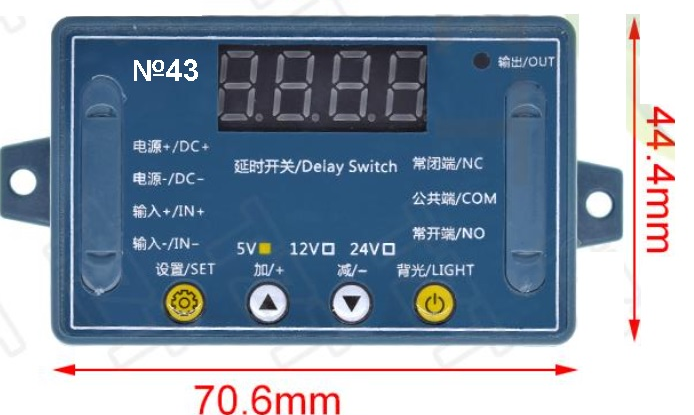

Мультифункциональное реле времени №43 YYC-2S с большим множеством режимов
Мультифункциональное реле времени №43 YYC-2S с большим множеством режимов
Увеличить изображение
Другие фото Мультифункциональное реле времени №43 YYC-2S с большим множеством режимов
850,00 р.
Товар есть в наличии

Условия доставки

Условия оплаты

Описание Мультифункциональное реле времени №43 YYC-2S с большим множеством режимов

Мультифункциональное реле времени №43 YYC-2S с большим множеством режимов

Рабочее напряжение 5 В постоянного тока

Выходная мощность постоянного или переменного тока в пределах 10А

 Регулируемое время  0,01S-999 минут

Управление подачей питания, сигнал высокого и низкого уровня Кнопкой Пуск.

Функция продукта: 32 вида стандартных функций:, может

реализовать толчковый режим продукта, самоблокировку, задержку, контроль цикла синхронизации,



Описание порта подключения:

DC + вход питания постоянного тока положительный

Постоянный ток - входной отрицательный полюс постоянного тока

IN + клемма входа сигнала положительная

IN- клемма входного сигнала отрицательная

NO реле нормально открытый терминальный интерфейс, короткое замыкание с COM

когда реле замкнуто, и зависает в воздухе, когда не замкнуто;

Интерфейс общего порта COM-реле

Схема подключения реле времени:

 2. Схема подключения управления постоянным током переменного тока

1. Рабочее напряжение: строго в соответствии с версией реле!!!

То есть если версия 5V, сигнал триггера 5V,

2. Триггерный сигнал должен быть подключен к плюсу и на минус.

3. Цепь нагрузки должна быть подключена к соответствующему

рабочий блок питания, отдельное подключение к релейному порту

Вычтите 10. После завершения настройки нажмите клавишу K1.

в последний раз, чтобы выйти из режима настройки и сохранить все параметры.

Положение десятичной точки и таблица описания ее единиц времени

x.xx Десятичная точка измеряется в сотнях, а временной диапазон - 0,01 '

~ 9,99 секунды

xx.x Десятичная точка находится в десятичном разряде, а временной диапазон

0,1 ~ 99,9 секунды

xxx не имеет десятичной точки, диапазон времени составляет 1 ~ 999 секунд.

ххх. Десятичная точка находится в разряде единиц, а временной диапазон равен

1 ~ 999 минут

Выключите дисплей: в неустановленном состоянии нажмите K4, чтобы выключить

дисплей, затем нажмите еще раз, чтобы включить его снова.

Здесь нужно обратить внимание на статус десятичной точки, многие клиенты ошиблись



 Рабочий режим (32 варианта)

КОМАНДЫ КОГДА ТАЙМЕР СТАРТУЕТ только ОТ СИГНАЛА ИЛИ  КНОПКИ ПУСК. ТИП№1

P-11: тестовое включение нагрузки без режима таймер

P-12: тестовое включение нагрузки без режима таймер режим самоблокировки, состояние реле переключается один раз после подачи команды.

P-13: после подачи сигнала срабатывания реле включается и отключается после установленного времени логика Тип №1;повторный запуск во время счета не произойдет, только после окончания счета.

P-14: после подачи сигнала срабатывания реле включается и отключается после установленного времени логика Тип №1;повторный запуск пуском во время счета производится, счет с начала начин.

P-15: после подачи сигнала срабатывания реле включается и отключается после установленного времени логика Тип №1;повторный запуск пуском во время счета производится, все времена пусков суммируются.

P-16: после подачи сигнала срабатывания реле включается и отключается после установленного времени логика Тип №1;повторный запуск пуском во время счета останавливает таймер досрочно.

P-17: после подачи сигнала срабатывания реле включается и отключается после установленного времени логика Тип №1;повторный запуск пуском во время счета останавливает только счет таймера, реле в это время не выключатся, стоит отпустить кнопку -счет таймера продолжится.

КОМАНДА КОГДА ТАЙМЕР СТАРТУЕТ. ПРИ ПОДАЧЕ ПИТАНИЯ.

Сигнал от клемм  IN + IN- не может быть подключен.

P-18: После подачи питания реле немедленно замыкается и срабатывает.

отключается с установленной задержкой в “​​A” секунд;и ждет до следующего раза, когда он будет включен или перезапущен перевключением питания. логика ТИП№1

КОМАНДЫ КОГДА ТАЙМЕР СТАРТУЕТ только ОТ СИГНАЛА ИЛИ  КНОПКИ ПУСК. ТИП№2

P-21: после подачи сигнала начинается сразу отсчет установленного времени  но срабатывания реле не происходит, оно задерживается на время выдержки и включается после истечения установленного времени логика Тип №2 ;повторный запуск во время счета от кнопки пуск не произойдет, и после окончания счета тоже. Для повторного счета надо перевключить питание и нажать Пуск.

P-22: Подайте непрерывный сигнал ПУСК. По истечении времени “A” реле замыкается; если

сигнал ПУСК  пропадает и реле сразу отключается.

P-23: после подачи сигнала ПУСК начинается сразу отсчет установленного времени, но срабатывания реле не происходит, оно задерживается на время выдержки и включается после истечения установленного времени логика Тип №2 ;повторный запуск произойдет от кнопки ПУСК после окончания счета. Если во время счета нажать кнопку ПУСК таймер остановится, если нажать Пуск после отсчета и удерживать то реле отключится. Старт также можно сделать подачей питания.

Одно циклический режим: время “А” и “В”

P-24: Подайте непрерывный сигнал ПУСК. По истечении времени “A” реле замыкается; сигнал Пуск убирается и начинается отсчет второго времени “В” если сигнал пропадает во время отсчета  время “A”, реле будет отключено. Одноцикловый режим.

P-25:Подайте непрерывный сигнал ПУСК. По истечении времени “A” реле замыкается; сигнал Пуск убирается, для начала отсчет второго времени “В” надо опять нажать и удерживать ПУСК. реле отключится. Одноцикловый режим.

Разовый режим, логика тип№1

P-26: Подайте питание, реле будет отключено после кратковременной команды ПУСК реле включится на время “А” и по истечению его отключится, во время отсчета на команды Пуск не реагирует.

Разовый режим, логика тип №2

P-27 после подачи сигнала ПУСК начинается сразу отсчет установленного времени, но срабатывания реле не происходит, оно задерживается на время выдержки и включается после истечения установленного времени логика Тип №2 ; если повторный запуск Пуском во время счета производится, счет времени”А” начинается сначала.

 P-28: после подачи питания начинается сразу отсчет установленного времени, но срабатывания реле не происходит, оно задерживается на время выдержки и включается после истечения установленного времени логика Тип №2 ; (сигнал  ПУСК IN + IN- не может быть подключена)

Бесконечный циклический режим: время “А” и “В”

P-31: после подачи питания  реле включается на время A и отключается на время B,

бесконечный цикл;с  выключением питания прекращается. (сигнал ПУСК  IN + IN- не может быть подключена)

P-32: После подачи ПУСК  реле включается на время A и отключается на время B,

бесконечный цикл;с  выключением ПУСК цикл прекращается.

P-33: Подать кратковременный сигнал ПУСК, реле включится на время A, отключится на время B,

бесконечный цикл; если снова подать кратковременный сигнал ПУСК: цикл остановится.

P-34: После подачи питания реле замыкается, начинается отсчет второго времени “В” и реле отключается. Одноцикловый режим.. (сигнальная линия IN + IN- не может быть

связанный)

P-35: Подайте кратковременный сигнал ПУСК. По истечении времени “A” реле замыкается; и начинается отсчет второго времени “В” после реле отключается. Одноцикловый режим. во время отсчета на кнопку ПУСК не реагирует.

П-36: Подайте постоянный сигнал ПУСК. По истечении времени “A” реле замыкается; и начинается отсчет второго времени “В” после реле отключается. Одноцикловый режим. во время отсчета на кнопку ПУСК надо фиксировать.

P-37: Подайте кратковременный сигнал ПУСК. реле замыкается; и начинается отсчет времени “А” реле отключается и начинается отсчет второго времени “В” после таймер останавливается. Одноцикловый режим. во время отсчета на кнопку ПУСК не реагирует. После опять включает.

Двухразовый цикл.

P-38: Подать кратковременный сигнал ПУСК, реле включится на время A, отключится на время B,

опять реле включится на время A, отключится на время B, больше цикл не повторится.

Дальше перевод робота не проверялся???

P-41: ??? Никаких действий при наличии сигнала; срабатывать при исчезновении сигнала; в

реле втягивается и отключается после задержки времени A.

P-42: сигнал пропадает, реле замыкается после задержки времени A; в

реле будет отключено после дополнительной задержки времени B

P-43: Сигнал пропадает, а реле замыкается после исчезновения

превышает время А; после задержки времени B реле отключается.

Режим с подсчетом циклов

P-44: После подачи питания реле сработает на время А и выключится на время В; после

цикл C раз, реле отключится и остановится. (сигнальная линия IN + IN- не может быть

связанный)

P-45: Никаких действий после включения; после подачи сигнала реле сработает на

время A и отключение на время B; реле будет циклически повторяться C раз Отключить и

останавливаться; подать сигнал, затем выполнить снова.

Специфические режимы

P-46: после подачи сигнала более A раз реле будет замкнуто; хранить

закрыто; выключите и остановите.

P-47: после того, как сигнал подается более A раз, реле замыкается; Это

будет отключен после закрытия на время B.

P-48: Во время C, после того, как сигнал подается непрерывно более A раз,

реле будет закрыто и отключено по истечении времени B

Видео инструкция, есть неточности, модели улучшались с годами
