РАДИОКОНСТРУКТОР K261 (АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР СКОРОСТИ ВЕНТИЛЯТОРА 12в)
РАДИОКОНСТРУКТОР K261 (АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР СКОРОСТИ ВЕНТИЛЯТОРА 12в)
Увеличить изображение
Другие фото РАДИОКОНСТРУКТОР K261 (АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР СКОРОСТИ ВЕНТИЛЯТОРА 12в)
850,00 р.
Товар есть в наличии

Условия доставки

Условия оплаты

Описание РАДИОКОНСТРУКТОР K261 (АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР СКОРОСТИ ВЕНТИЛЯТОРА 12в)

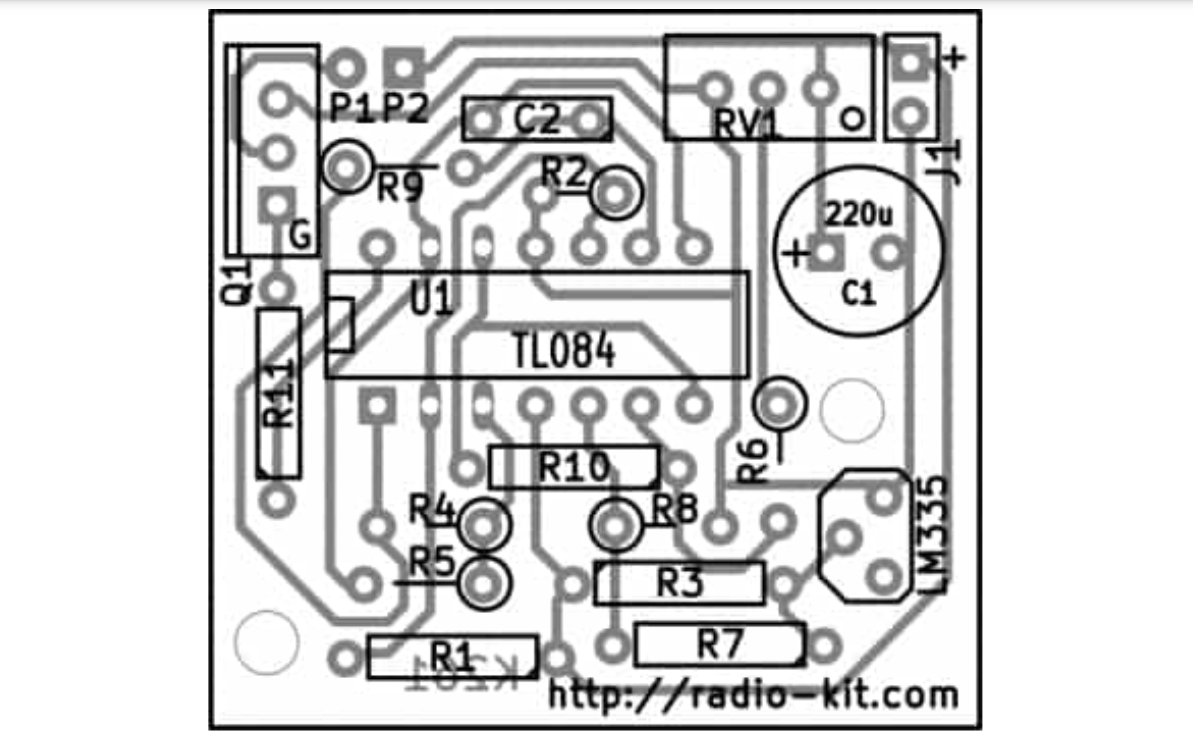

РАДИОКОНСТРУКТОР K261 (АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР СКОРОСТИ ВЕНТИЛЯТОРА) Устройство предназначено для изучения схемы управления корпусными вентиляторами 12в системы охлаждения. Представляет собой ШИМ-регулятор скорости вращения в зависимости от температуры термодатчика. В отличие от использования простых схем с применением гасящего резистора, в которых лишняя энергия выделяется на пассивном компоненте, не происходит рассеивание тепла внутри корпуса, что повышает эффективность системы охлаждения устройства.В качестве датчика температуры установлен прецизионный термодатчик LM335 с чувствительностью 10 мВ/градус по абсолютной шкале. Для установки порога срабатывания используется потенциометр RV1. Нагрузка подключается к клеммам P1 - P2, а запитывается устройство от БП 12в (провода: жёлтый +12 В, чёрный 0 В).

Технические характеристики:

Uпит, В: 12;

Uнагрузки, В: 12;

I нагрузки, А: до 1.

Общее описание:

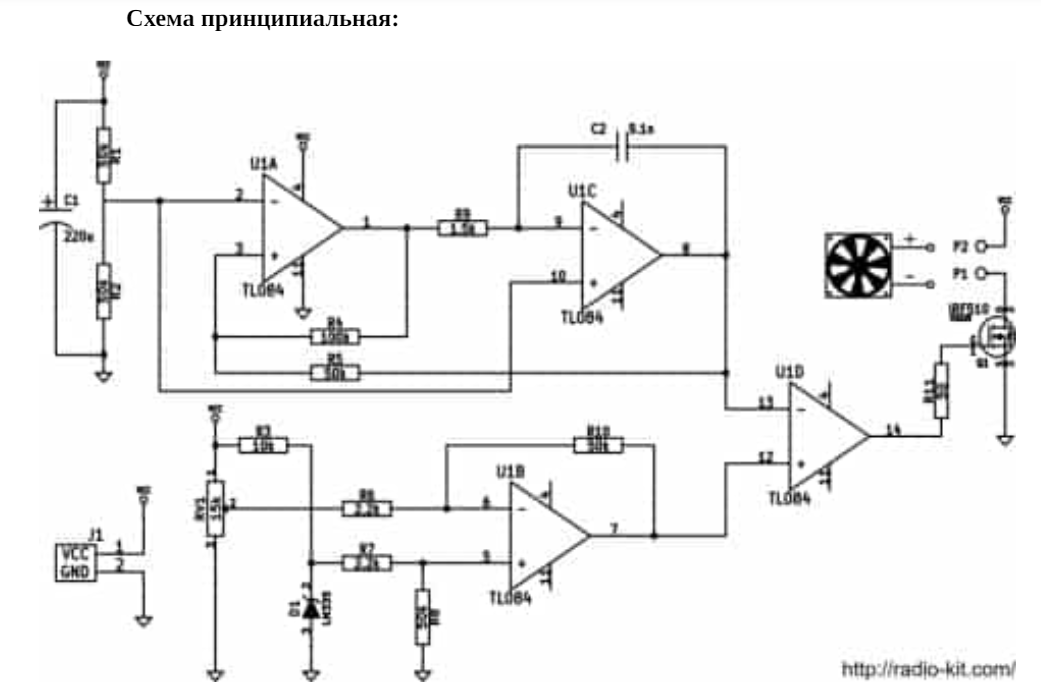

Устройство работает следующим образом. На элементах U1A и U1C собран генератор пилообразного напряжения, частота генерации которого определяется по формуле f=1/(4*R9*C2*R5/R4) и составляет порядка 30 кГц, что выше слышимого диапазона. Резисторы R1 и R2 образуют делитель напряжения и служат для подачи половины напряжения питания на отрицательный вход операционного усилителя. Конденсатор C1 является сглаживающим.

Датчик температуры LM335 представляет собой стабилитрон, напряжение которого зависит от температуры и при 30 °С составляет 3 В. При этом шаг роста напряжения – 10 мВ/°С. Это напряжение поступает на не инвертирующий вход ОУ U1B. На второй вход этого ОУ поступает напряжение с потенциометра RV1 и вычитается из напряжения датчика. Подстройкой RV1 производится установка порога срабатывания. Разностное напряжение с выхода U1B складывается с пилообразным сигналом U1C на компараторе U1D, на выходе которого образуется ШИМ-сигнал, открывающий и закрывающий транзистор Q1.

Примечания:

Для предотвращения перегрузки БП не рекомендуется использовать нагрузку общим током более 0,5 А.

Для измерения температуры определённых элементов следует установить датчик на их корпусе.

Разрешается параллельно подключать несколько вентиляторов к одному устройству, при этом не превышая рекомендуемого тока нагрузки.

Отзывы о РАДИОКОНСТРУКТОР K261 (АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР СКОРОСТИ ВЕНТИЛЯТОРА 12в)

Отзывов пока не было. Вы можете оставить его первым
