Радиоконструктор № 051, Электронный стетоскоп
Артикул: 051
Радиоконструктор № 051, Электронный стетоскоп
Увеличить изображение
Другие фото Радиоконструктор № 051, Электронный стетоскоп
400,00 р.
Товар есть в наличии

Условия доставки

Условия оплаты

Описание Радиоконструктор № 051, Электронный стетоскоп



 Начинающим             Электронный стетоскоп.                           (051)

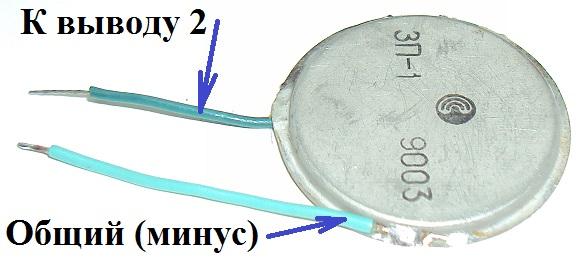

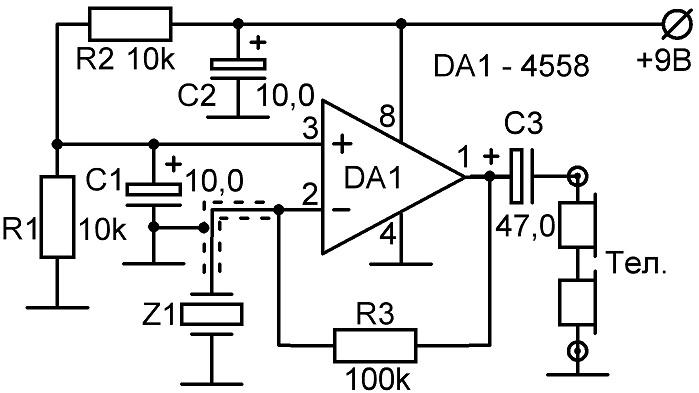

    Этот набор рассчитан на сборку электронного стетоскопа. С его помощью можно прослушивать слабые и трудно улавливаемые звуки, распространяющиеся в твёрдых средах. Схема устройства аналогична микрофонному усилителю, а номиналы элементов скорректированы для работы с пьезоэлементом. В нашей схеме применён пьезоизлучатель ЗП-1, вернее будет сказать, его одна половинка. Вместо него можно использовать любой пьезоизлучатель, в котором есть возможность непосредственного контакта металлической пластины, к которой приклеен керамический пьезоэлемент, с исследуемой поверхностью (стена, двигатель, работающий механизм). Пьезоэлемент плохо воспринимает звуки, распространяющиеся в воздушной среде, но очень восприимчив к звукам, передаваемым через твёрдые среды. При непосредственном прикосновении внешней поверхности пьезоизлучателя к стенке исследуемого объекта, например, к механическим часам, звуки работающего маятника и вращающихся шестерёнок  передаются на пьезоизлучатель через корпус часов. Пьезоэлемент при воздействии на него внешней силы, вырабатывает электрическое напряжение, которое снимается с его пластин и передаётся на вход усилителя. В нашем случае в качестве усилителя выбрана микросхема ВА4558, содержащая в себе два малошумящих операционных усилителя с защищенными от короткого замыкания выходами. Усилители имеют высокий коэффициент усиления (100dB), малый ток потребления (менее 3мА), широкий диапазон питающего напряжения (4 – 18В). В нашей схеме будет задействован только один из усилителей. Ввиду того, что коэффициент усиления высок, а сопротивление пьезоэлемента тоже высоко, провод, соединяющий пьезоизлучатель с входом усилителя, должен быть экранированным во избежание возникновения наводок. Резисторы R1, R2 обеспечивают напряжение смещения на неинвертирующем входе 3 усилителя, равным ½ напряжения питания. Резистором R3 задаётся коэффициент усиления. При увеличении сопротивления R3 до 470к будет увеличиваться и коэффициент усиления нашей схемы, но может проявиться возбуждение усилителя. При достаточной герметизации пьезоизлучателя его можно использовать для прослушивания не только твёрдых сред, но и жидких. Места спайки выводов пьезоизлучателя с экранированным проводом (общий  вывод  пьезоизлучателя надо соединить с экраном провода) необходимо изолировать термоусадочной трубкой. При герметизации пьезоизлучателя, выводы соединительного провода можно припаять непосредственно к пластинам, а внутреннюю полость залить водонепроницаемым компаундом (простейший вариант – эпоксидная смола).



Содержание набора 051


    1. Микросхема ВА4558,

    2. Печатная плата,

    3. Наушники,

    4. Гнездо для наушников,

    5. Пьезоизлучатель,

    6. Провод экранированный,



 7. Разъём для батареи питания,

    9. Конденсаторы:

        С1, С2 – 10мкФ (2 шт.),

        С3 – 47мкФ,

  10. Резисторы:

        R1, R2 – 10k (Кч/Ч/Ор) (2 шт.),

        R3 – 100k (Кч/Ч/Ж),

  11. Трубка термоусаживаемая,

  12. Схема и описание.





Соблюдайте полярность электролитических конденсаторов, цоколёвку микросхемы, источника питания. Красный провод разъёма питания – «плюс».
