Радиоконструктор № 001, начальный набор инструментов

                                                                Радиоконструктор 001. Инструмент радиолюбителя.

         Чтобы заниматься радиоэлектроникой начинающему радиолюбителю в первую очередь необходимо обзавестись минимальным набором инструментов, который необходим при конструировании и монтаже различных электронных устройств. По мере развития личной радиолаборатории состав её будет пополняться всё новыми инструментами и приборами. Начинающим радиолюбителям хочется побыстрее спаять какое-нибудь электронное устройство. Успех в этом деле зависит, в том числе от используемого инструмента.

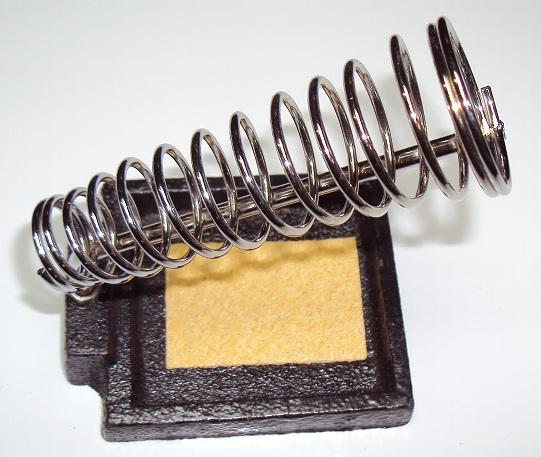

          Главный инструмент в мастерской начинающего радиолюбителя – это паяльник. Поэтому первым инструментом должен стать электрический паяльник. Каждый радиолюбитель должен уметь следить за состоянием паяльного инструмента. Для электрического паяльника следует собрать или же купить подставку, на которой будет размещаться паяльник.

          Необходимо купить обычный электрический паяльник мощностью 40 Вт или более маломощный паяльник на 25 Вт с медным жалом. Если у вас пониженное напряжение сети, лучше 40 Вт. Более комфортно работать паяльником, если использовать регулятор мощности, подбирая наиболее удобную для работы рабочую температуру жала паяльника. На это влияют различные параметры – мощность паяльника, напряжение в электрической сети, длина жала паяльника, марка припоя, масса детали, которую паяют и т.д. Сейчас в продаже имеются паяльники с невыгораемым жалом. Стержень у таких паяльников не из меди, к нему плохо пристаёт припой. При монтаже такой паяльник не очень удобен. Применяются такие паяльники в основном при ремонте электроники и демонтаже радиодеталей. Их жала имеют специальное покрытие, например, из никеля, иридия или какого-нибудь сплава (всё зависит от производителя). Такие жала затачивать нельзя! Если это сделать, то толку от такого жала не будет и его придётся выбросить. Покрытие очень тонкое, особенно у некачественных стержней, а цена таких паяльников выше обычных. Для начала лучше пользоваться классическим паяльником с медным жалом. Преимущества паяльника с медным жалом состоит в том, что медный стержень легко поддаётся обработке. Ему можно придать необходимую форму, в зависимости от выполняемой работы. Медное жало легко заточить обычным напильником, сделать жало уже или тоньше, придать нужную форму в зависимости от потребности пайки конкретной радиодетали. На подготовленном медном жале легко удерживается припой, что позволяет доставлять его к месту пайки в нужном количестве. При работе с паяльником необходимо соблюдать меры безопасности: остерегаться ожогов, следить за состоянием изоляции провода, не допускать касания провода жалом паяльника. Также следует подготовить минимальный набор для пайки, состоящий из канифоли (или флюса, лучше применять нейтральный типа ЛТИ-120 с кисточкой), проволочного припоя, желательно с низкой температурой плавления, типа ПОС-61или аналогичный импортный на катушке (помните, что при монтаже радиоэлементов время пайки не должно превышать более 3 секунд.) , желательно с каналом флюса внутри проволоки припоя.

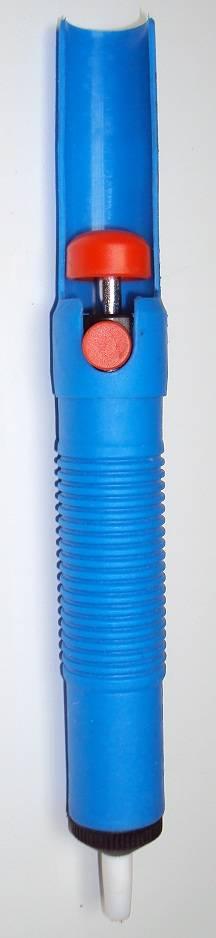

           Для демонтажа (разборки) электронных схем удобно иметь оловоотсос, который будет всасывать в себя расплавленный припой с демонтируемого участка.

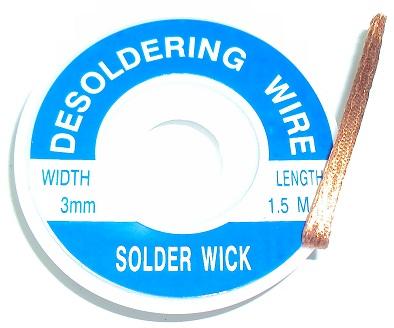

Так же для демонтажа в продаже имеется специальная «оплёткака» из тонкой медной проволоки, которая прикладывается к участку демонтажа и при нагреве паяльником, впитывает в себя припой с этого участка. Для более эффективного применения, необходимо «рабочий» участок этой «оплётки» смазать флюсом (ЛТИ-120), а жало паяльника очистить от излишков припоя чтобы зря не расходовать «оплётку» на отбор припоя от жала паяльника.

           При монтаже различных радиодеталей, проволочных проводников в первую очередь необходимы кусачки или бокорезы. С помощью их можно укоротить выводы радиоэлементов и медных проводников. По возможности необходимо приобрести миниатюрные кусачки, так как в основном при монтаже электронных устройств придётся иметь дело с довольно миниатюрными деталями, при покупке необходимо обратить внимание на точность заточки , отсутствие люфта, лёгкость хода при сжатии и наличие пружины, возвращающей кусачки в исходное состояние. Также необходимо обратить внимание на угол заточки. Чем он меньше, тем легче кусачки будут перекусывать проволоку, но такими кусачками нельзя перекусывать стальную проволоку, во избежание их поломки.

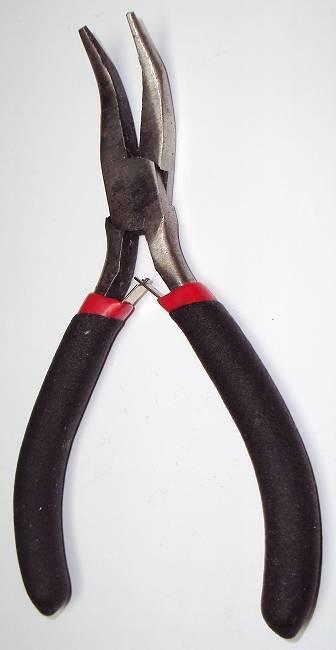

 Также должны быть узкогубцы или круглогубцы. Узкогубцы – это плоскогубцы с вытянутыми  фиксирующими носами, круглогубцы имеют закруглённые вытянутые носы  Они необходимы для формовке выводов радиодеталей. Вытянутая форма позволяет производить всевозможные операции при монтаже радиодеталей. Обыкновенными плоскогубцами такие монтажные операции производить неудобно.

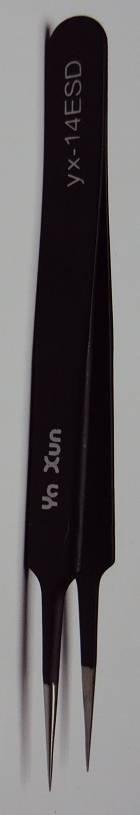

 У любителя электроники должен быть пинцет, возможно не один. Электронная техника всё время стремится к миниатюризации и часто приходиться иметь дело с мелкими деталями, манипулировать которыми конечно удобнее с помощью пинцета, выбирайте пинцет с «мягкими» ручками, чтобы не уставали пальцы. Если приходится работать пинцетом в схемах под напряжением, - необходимо иметь пинцет с изолированными ручками. Их можно изготовить самостоятельно из отрезков термоусаживаемых трубок, одев сначала на оголённые части ручек пинцета, затем нагрев термоусаживаемую трубку зажигалкой или над конфоркой газовой плиты, предварительно взяв пинцет плоскогубцами или другим инструментом, во избежание ожогов.

        Одним из востребованных инструментов радиолюбителя является обычный “перочинный”, складной нож, с его помощью можно зачистить изоляцию проводов, обработать спаиваемые поверхности от окислов и загрязнений. Это один из самых нужных инструментов. Можно монтажный нож изготовить самостоятельно

из полотна ножовки по металлу, но полотно для ножа должно быть изготовлено из закалённой стали, тогда заточки такого ножа хватит надолго.

         К необходимым инструментам относятся отвёртки. Для работы потребуются как плоские отвёртки, так и крестообразные с различным размером рабочей части отвёртки. При покупке отвёрток надо сделать выбор на отвёртках с закалённой рабочей частью, тогда отвёртка прослужит долго. Ввиду того, что винты и саморезы в подавляющем большинстве изготавливаются из стали, удобнее будет приобрести отвёртки с намагниченной рабочей частью. Это удобно как при монтаже, так и демонтаже устройств. При ремонте разных устройств, например сотовых телефонов, надо иметь специальную отвёртку с различными насадками, а для настройки колебательных контуров, отвёртку из немагнитных материалов.
                                                Для тестирования схем понадобится тестер или цифровой мультиметр. В настоящее время на рынке представлено множество цифровых приборов. Лучше сразу приобрести мультиметр  с максимальным набором функций. Это позволит максимально сэкономить ваше время при наладке схем. Прибор должен в минимальной комплектации измерять ток, напряжение и сопротивление. К дополнительным функциям можно отнести: звуковую прозвонку цепи, измерение параметров диодов, транзисторов, измерение температуры, ёмкости конденсаторов, частоты и др..

Для работы с мелкими деталями удобно пользоваться лупой (есть специальные лупы большого диаметра на подставке с подсветкой) или специальными бинокулярными очками, желательно чтобы стёкла в очках были не пластмассовыми, тогда они прослужат долго.

 Часто при монтаже приходится сверлить отверстия до 3 мм в диаметре, поэтому желательно приобрести миниатюрную дрель для этих целей.

          Для более сложных работ при настройке схем используется осциллограф. Этот прибор позволяет видеть на его экране процессы, происходящие в электронных схемах при их работе, позволяет измерять напряжения от нескольких милливольт до сотен вольт, следить за процессами, происходящими с частотой от нуля до нескольких гигагерц. Этот прибор является наиболее дорогостоящим из всех вышеперечисленных.

          Особое внимание надо уделить рабочему столу. Желательно для этих целей оборудовать специальный стол, который должен быть удобным, иметь хорошее освещение, несколько розеток, ящики и кассеты для хранения инструмента, запасных частей, расходного материала, радиодеталей. Наиболее применимый инструмент должен находиться на видном месте и быть легкодоступным, дополнительно можно приобрести маленькие тиски, небольшой молоток, могут понадобиться мелкозернистая наждачная бумага, абразивный брусок для снятия окислов и заточки режущего инструмента, хорошие ножницы для резки фольги и тонкой жести, надфили и напильник для формовки жала паяльника, изоляционная лента, клей, (можно «Момент»), набор разноцветных многожильных проводов для монтажа и различных соединений.

          Очень важным дополнением будет универсальный блок питания, который сможет выдавать различные напряжения (от 3 до 18 вольт) и ток до 3 ампер. Его можно сделать самостоятельно, использовав сетевой трансформатор с бытовой радиоаппаратуры, намотав вторичную обмотку с отводами на разные напряжения.

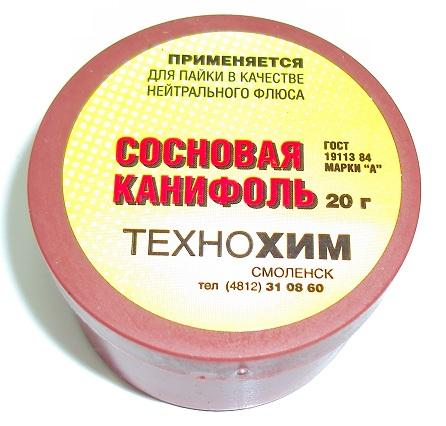

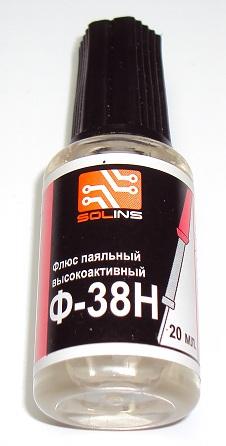

ВНИМАНИЕ! Флюсы Ф-61 и Ф-38 не являются радиомонтажными флюсами, так как в их состав входят кислоты, которые проводят ток. В случае их использования, необходимо промыть место применения до полного удаления остатков флюса.  Основное назначение этих флюсов – предварительное (перед запайкой в схему)  лужение (покрытие припоем) различных металлов или их пайка, не связанная с электричеством. Ф-61 предназначен для алюминия и его сплавов, Ф-38 – для пайки нихрома, бронзы, меди. Радиомонтажными (неэлектропроводящими) флюсами являются КАНИФОЛЬ сосновая и жидкий флюс ЛТИ-120.

Содержание набора:

ВЫПУСК 001.

СТАРТОВЫЙ НАБОР ИНСТРУМЕНТА РАДИОЛЮБИТЕЛЯ:

  1.  Цифровой мультиметр М-832,

  2.  Паяльник 40 Вт,

  3.  Подставка под паяльник,

  4.  Припой оловянно-свинцовый,

  5.  Кусачки,

  6.  Плоскогубцы,

  7.  Отсос жидкого припоя,

  8.  Медная демонтажная оплётка,

  9.  Пинцет,

 10. Канифоль сосновая,

 11. Флюс ЛТИ-120,

 12. Флюс Ф-38,

 13. Флюс Ф-61,

 14. Описание назначения инструмента,

 15. Описания основных элементов электроники (диоды, транзисторы,

       микросхемы, резисторы, конденсаторы, индуктивности, реле, трансформаторы,

       оптоприборы, провода и флюсы, основные понятия в электронике).
