Радиоконструктор № 006, "Усилитель мощности низкой частоты 1х10 Вт, на микросхеме TDA2003"
Артикул: 006
Радиоконструктор № 006, "Усилитель мощности низкой частоты 1х10 Вт, на микросхеме TDA2003"
Увеличить изображение
Другие фото Радиоконструктор № 006, "Усилитель мощности низкой частоты 1х10 Вт, на микросхеме TDA2003"
650,00 р.
Товар есть в наличии
ВЫБОР: РОЗНИЦА-ОПТ:

Условия доставки

Условия оплаты

Описание Радиоконструктор № 006, "Усилитель мощности низкой частоты 1х10 Вт, на микросхеме TDA2003"

Конструктор Вариант № 006 "Усилитель мощности низкой частоты на микросхеме TDA2003". Позволяет собрать монофонический УНЧ мощностью 10 ватт. В комплекте микросхема, радиодетали, радиатор для микросхемы, динамик, печатная плата. Рассмотрим простой усилитель на микросхеме  К174УН14 (аналог - TDA2003), которая представляет собой усилитель мощности низкой частоты с номинальной выходной мощностью 10 Вт на нагрузке 2 Ом, 5Вт на нагрузке 4Ом, 2,5 Вт на нагрузке 8Ом,  диапазон рабочих частот  20-20000 Гц. Усилитель имеет встроенную тепловую защиту и защиту от коротких замыканий на выходе. Преимущества данной микросхемы для начальных экспериментов заключаются в небольшом количестве дополнительных элементов, но достаточных для первых экспериментов по наладке усилителя, небольшом токе потребления, не критичен к источнику питания ( ток около 1 ампера, а напряжение питания при рекомендуемом 13,5 В может лежать в пределе от 8 до 16,5 В), микросхема проста в установке на плату, креплении на радиатор, допускает кратковременную работу при температуре корпуса до 100 градусов. Рассмотрим принципиальную схему на рис.1

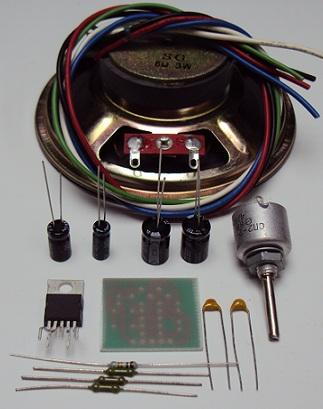

Комплект поставки:

1.Микросхема TDA2003,
2.  Печатная плата,
3.  Радиатор для микросхемы,
4.  Динамик,
5.  Конденсаторы,
6.  Резисторы постоянные,
7.  Переменный резистор,
8.  Теплопроводящая паста КПТ-8,
9.  Винт с гайкой (для радиатора),
10. Монтажные провода,
11. Схема и описание,
