Радиоконструктор № 011, Усилитель мощности НЧ на TDA2003
Артикул: 011
Описание Радиоконструктор № 011, Усилитель мощности НЧ на TDA2003
Уровень конструктора 011 "Усилитель мощности НЧ на TDA2003": Начинающим
Рассмотрим простой усилитель на микросхеме TDA2003 (рис.2), которая представляет собой усилитель мощности низкой частоты с номинальной выходной мощностью 10Вт на нагрузке 2 Ом, 5Вт на нагрузке 4Ом, 2,5Вт на нагрузке 8Ом, диапазон рабочих частот 20-20000 Гц. Усилитель имеет встроенную тепловую защиту и защиту от коротких замыканий на выходе. Преимущества данной микросхемы для начальных экспериментов заключаются в небольшом количестве дополнительных элементов, но достаточных для первых экспериментов по наладке усилителя, небольшом токе потребления, некритичен к источнику питания ( ток около 1 ампера, а напряжение питания при рекомендуемом 13,5 В может лежать в пределе от 8 до 16,5 В), микросхема проста в установке на плату, креплении на радиатор, допускает кратковременную работу при температуре корпуса до 100 градусов.
Для нормальной эксплуатации усилителя микросхему необходимо установить на алюминиевый радиатор, предварительно нанеся на место контакта микросхемы с радиатором теплопроводящую пасту КПТ-8. Для регулировки уровня входного сигнала необходимо добавить к входу схемы переменный резистор (рис.2). Если уровень входного сигнала может превысить 1 вольт, микросхема может выйти из строя. В этом случае установка регулятора громкости перед усилителем обязательна. При желании увеличить отдачу усилителя необходимо увеличить площадь радиатора до 200 – 400 см2 и ёмкость выходного электролитического конденсатора С4 до 1000 – 2200 МкФ. Во избежание выхода из строя микросхемы и электролитических конденсаторов, соблюдайте полярность при подключении источника питания. Перед подключением питания убедитесь, что схема собрана
правильно, нет спаек между соседними элементами. .

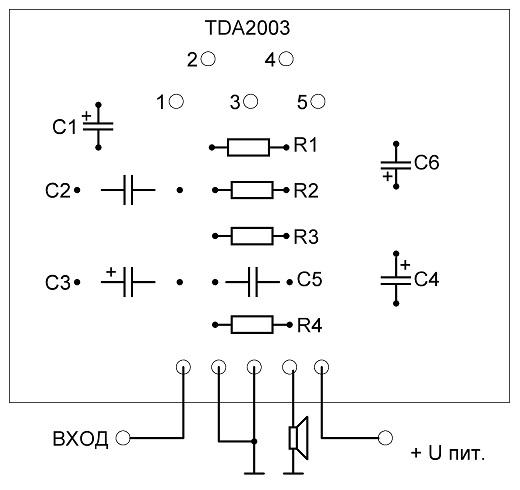

Слева показано расположение элементов на печатной плате (вид со стороны деталей) и назначение выводов. Переменный резистор регулятор громкости устанавливается перед входом усилителя.
Конструктор выпускается в двух исполнениях: пакет или коробка, выбирается перед тем как положить в корзину.
