Радиоконструктор № 053, Плавное включение освещения
Артикул: 053
Радиоконструктор № 053, Плавное включение освещения
Увеличить изображение
Другие фото Радиоконструктор № 053, Плавное включение освещения
450,00 р.
Товар есть в наличии

Условия доставки

Условия оплаты

Описание Радиоконструктор № 053, Плавное включение освещения

Начинающим Плавное включение освещения. (053)

Самое «тяжёлый» период при эксплуатации ламп накаливания как простых, так и галогенных, приходится на момент включения. Через включённую обычную лампу накаливания мощностью 100 ватт протекает ток около 0,5 ампера. Но в момент включения электрический ток, протекающий через вольфрамовую нить, достигает 4,5 ампер, что превосходит рабочий ток в 9 раз. В результате этого наибольшая вероятность перегорания лампы наступает именно в этот момент. Это обусловлено тем, что вольфрамовая нить в холодном состоянии, как и большинство проводников, имеет значительно меньшее сопротивление, чем в разогретом. Решением этой проблемы может стать плавный разогрев нити накаливания (плавное включение). Ниже представлена схема такого устройства.

Преимущества данной схемы в том, что она действительно плавно включает нить лампы, а не скачкообразно, как в других схемах защиты. Рассмотрим работу схемы. При включении лампы Л выключателем SA1 напряжение через резистор R1 поступает на конденсатор С1. При достижении на конденсаторе напряжения около 30 вольт, открывается динистор VS2, напряжение через открытый динистор подаётся на управляющий электрод симистора VS1 и открывает его. Лампочка загорается. Этот процесс происходит очень быстро и почти не помогает лампе плавно включиться. Для того, чтобы нить накала плавно разогревалась, в схеме имеется интегратор на транзисторе VT1, который замедляет происходящие процессы. В момент подачи напряжения транзистор открывается и открытым переходом коллектор-эмиттер шунтирует диодный мост, подключенный параллельно с конденсатором С1, тем самым не давая напряжению на нём резко подняться и открыть динистор. По мере зарядки конденсатора С3 транзистор постепенно закрывается, Напряжение на конденсаторе С1 растёт, динистор VS1 открывается, открывая симистор VS2. Резисторы R2 и R3 разряжают конденсаторы С2 и С3 после выключения питания, резистор R5 определяет время до полного открытия симистора. Напряжение на лампе увеличивается от 0 практически до полного напряжения сети. При переходе сетевого напряжения через ноль, напряжение на выводах VS1 тоже равно нулю, VS1 полностью закрывается, то есть схема управляет не величиной напряжения на лампе, а временем, в течение которого лампа подключена к сети. По принципу работы данная схема является аналогом ШИМ-регулятора. Исходя из соображений компактности, конструкция устройства рассчитана на горизонтальную установку элементов на плату, а плату в выключатель. Если на симистор VS1 не устанавливать радиатор охлаждения, суммарная мощность ламп не должна быть более 300 ватт. При большей мощности ламп необходимо установить радиатор.



Содержание набора 053



1. Симистор VS1 - ВТА (ВТВ)12,

2. Динистор VS2 – DB3,

3. Транзистор 2SD1207,

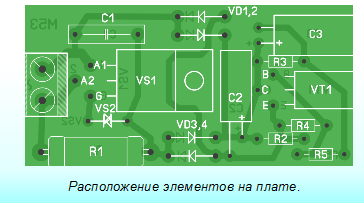

4. Печатная плата,

5. Диоды VD1-VD4 – 1N4007 (4 шт.),

6. Клеммная колодка РСВ х2,

7. Конденсаторы:

С1 – 0,1мкФ (не менее 63V),

C2 – 10мкФ (не менее 63V),

C3 – 47мкФ (не менее 63V),

8. Резисторы:

R1 – 6k8 (2W) (Г/Сер/Кр),

R2, R3 – 470k (Ж/Ф/Ж) (2 шт.),

R4 – 39k (Ор/Б/Ор),

R5 – 270k (Кр/Ф/Ж),

9. Монтажный провод,

10. Схема и описание.

Помните, что после подключения платы к сети все элементы устройства находятся под опасным для жизни напряжением. Плату с элементами необходимо изолировать. Соблюдайте полярность электролитических конденсаторов, диодов, цоколёвку транзистора и симистора.



Помните, что после подключения платы к сети все элементы устройства находятся под опасным для жизни напряжением. Плату с элементами необходимо изолировать. Соблюдайте полярность электролитических конденсаторов, диодов, цоколёвку транзистора и симистора.
