Радиоконструктор № 061, "Индикатор уровня жидкости" ПАКЕТ
Артикул: 061
Радиоконструктор № 061, "Индикатор уровня жидкости" ПАКЕТ
Увеличить изображение
Другие фото Радиоконструктор № 061, "Индикатор уровня жидкости" ПАКЕТ
700,00 р.
Товар есть в наличии
ВЫБОР: РОЗНИЦА-ОПТ:

Условия доставки

Условия оплаты

Описание Радиоконструктор № 061, "Индикатор уровня жидкости" ПАКЕТ

Данный конструктор 061 позволяет собрать “цифровой индикатор уровня жидкости”. Он поможет измерить уровень жидкости в емкости с ее светодиодной индикацией. Радио конструктор работает на принципе измерения сопротивления выносного датчика токопроводящей жидкостью.

Конструкция:
Датчик уровня жидкости можно изготовить в виде токо не проводящей основы (труба) с намотанными на нее витками зачищенного провода на удаленных расстояниях один от одного, соответствующих условным уровням жидкости в резервуаре. Также надо продумать защиту от зарастания датчика водорослями.

Основу схемы: составляют шифратор из 10 в 4 U3 и преобразователя двоичного кода в семисегментный U1. Датчик расположен внутри резервуара с жидкостью, нижняя клемма датчика - общая. Входы U3 подтянуты к плюсу питания. Когда уровень жидкости поднимается, контакты датчика замыкаются с общим, логический уровень на соответствующем входе U3 становится низким. На выходах S0...S3 микросхемы U3 формируется цифровой код относительного уровня. Выходы U3 и входы U1 соединены через транзисторы Q8 ... Q11. Выходы U3 подключены к базам Q8 ... Q11, а входы U1 к коллекторам и через резисторы R28...R31 к плюсу питания. Такое включение позволяет выполнить инверсию кода, необходимую для правильного отображения уровня микросхемой U1. Аналогичную функцию выполняют транзисторы Q1 ... Q7, согласуя работу микросхемы U1 и семисегментного индикатора D1, выполненного по схеме с общим анодом.

Характеристики:
• Напряжение питания: 7...16 В;
• Максимальный ток потребления: 70 мА;

Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.

Примечание:
• Если используется металлический резервуар, общий провод можно соединить с корпусом, но не допускать касаний датчика корпуса.
• Схема настроек не требует.

Внимание: нельзя применять устройство для определения уровня не токо проводящих, горючих и легковоспламеняемых жидкостей.
Аналог: радиоконструктор К254

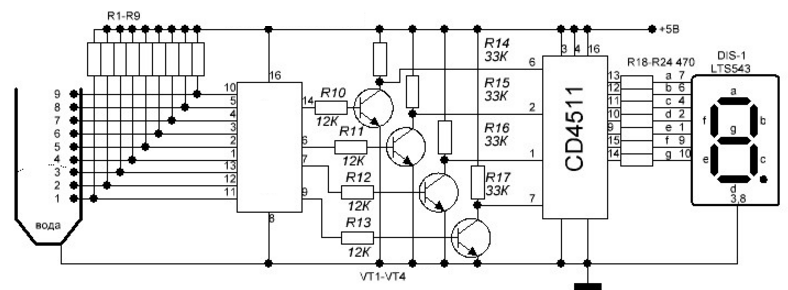

схема принципиальная:



Отзывы о Радиоконструктор № 061, "Индикатор уровня жидкости" ПАКЕТ

Отзывов пока не было. Вы можете оставить его первым
