Радиоконструктор № 065, “Сенсорный звонок"
Радиоконструктор № 065, “Сенсорный звонок"
Увеличить изображение
Другие фото Радиоконструктор № 065, “Сенсорный звонок"
380,00 р.
Товар есть в наличии
Выберите комплектацию:

Условия доставки

Условия оплаты

Описание Радиоконструктор № 065, “Сенсорный звонок"



Начинающим                 Музыкальный звонок.                             (065)



В этом наборе представлена схема простого в сборке сенсорного музыкального звонка. Устройство состоит из готового сенсорного выносного модуля на микросхеме TTP223 и платы звонка. Основным элементом звонка является микросхема синтезатор мелодии ВТ(BF)66. Ее выход подключен к усилителю на транзисторе ВС547 с включённым в цепь эмиттера динамиком ВА1. Питание схемы осуществляется от источника постоянного напряжения 4,5 вольт. Потребляемый ток в режиме ожидания составляет около 5 мкА,

в режиме звонка ток увеличивается до 75 мА. Рассмотрим работу схемы. При подаче питания включается сенсорный модуль и в течении 4 секунд происходит автокалибровка сенсора (в это время нельзя производить манипуляций с устройством), микросхема TTP223 запоминает ёмкость сенсорного контакта и далее переходит в ждущий режим. Теперь. если прислонить палец к сенсору, микросхема обнаружит изменение ёмкости и на ее выходе появляется логическая единица, т.е напряжение высокого уровня, близкое к напряжению питания. Это напряжение через резистор R1 будет подано на базу транзистора VT1, работающего в режиме ключа. В результате транзистор откроется и напряжение питание будет подано на 2 вывод музыкальной микросхемы DA1 и коллектор транзистора VT2. В динамике будет звучать мелодия до тех пор, пока не уберете палец от сенсорного контакта (это расстояние может составлять около 5 мм). При необходимости можно изготовить свою сенсорную пластину большей площадью. В этом случае расстояние срабатывания сенсора увеличится. Провод, соединяющий пластину с модулем должен быть минимальной длины (контакт подключения показан на фото модуля), иначе будет происходить ложное срабатывание звонка. Если чувствительность сенсора будет слишком большой, приводящей к ложным срабатываниям, необходимо припаять к плате модуля дополнительный конденсатор ёмкостью до 50 пФ (контактные площадки показаны на фото).



Содержание набора 065





1.     Сенсорный модуль TTP223,

2.     Синтезатор мелодий ВТ(BF)66,

3.     Транзисторы ВС547 (2 шт.),

4.     Печатная плата,

5.     Динамик акустический,

6.     Резисторы постоянные: R1 – 240 Ом (Кр/Ж/Кч), R2 – 150k (Кч/Зел/Ж),

7.     Элементы питания 1,5В (3 шт.),

8.     Контейнер для элементов питания,

9.     Монтажные провода,

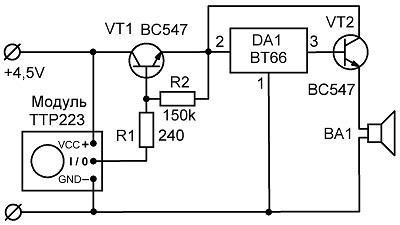

Схема и плата.





Отзывы о Радиоконструктор № 065, “Сенсорный звонок"

Отзывов пока не было. Вы можете оставить его первым
