Регулятор мощности РМ-2М

Цифровой высокоточный регулятор “стабилизатор” мощности РМ-2м предназначен для регулирования рабочей мощности нагревательных приборов. Принцип действия прибора поддержание на нагрузке потребителя заданного высокостабильного и высокоточного (до ± 1 Вольт) эффективного значения напряжения переменного тока с частотой 50 Гц. посредством управления внешним симистором (триаком).

РМ-2м является модернизированной версией прибора РМ-2. Его отличия:

- повышена скорость работы и точность поддержания напряжения;

- значительно расширен температурный диапазон стабильной работы устройства;

- добавлена индикация потребляемой мощности;

- возможность задания нескольких предустановок напряжения для быстрого  переключения между ними;

- возможность запрограммировать задержку включения, таймер отключения, или профиль время-напряжение из нескольких позиций;

- наличие дополнительных входов внешнего управления с изменяемой логикой: для разгона и для выключения нагрузки.

 -контроль пробития симистора и обрыва нагрузки;

- наличие дополнительной кнопки для ускорения и удобства настройки.

Цифровой регулятор мощности РМ-2м может применяться с любыми электроприборами, мощность которых непосредственно зависит от подаваемого напряжения. Его активно используют для изменения мощности паяльника, электрообогревателя, асинхронного электродвигателя, стабилизации напряжения и мощности ТЭНов, регулирования яркости свечения ламп накаливания, в составе автоматики ректификационной колонны, дистиллятора, в других технологических процессах.

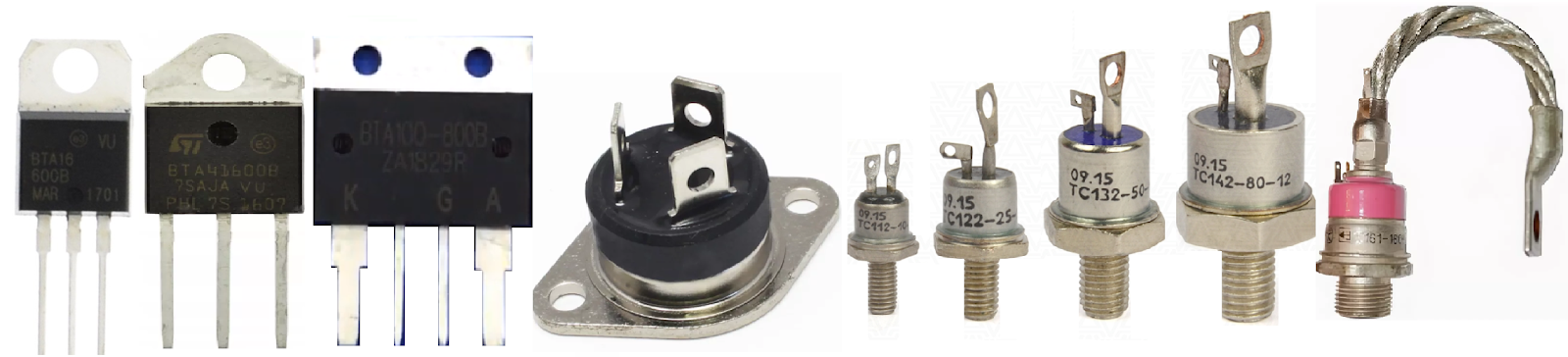

Регулятор мощности может управлять симисторами (триаками) BTА16- BTA41, BTA40, ВТА 80-100. ТС142-80, а также любыми другими симисторами с током управления не больше 0.8 ампера, для большего тока используются два последовательно включенных симистора.

 Симистор в начальный комплект поставки не входит, должен подбираться отдельно в зависимости от мощности нагрузки, мощность которой необходимо регулировать.

Внимательно при сборке силовой части, выделенные провода должны быть толстыми, соответственно нагрузке. Клеммник прибора нельзя использовать как соединительную колодку.

Особенностью регулятора, стабилизатора мощности РМ-2м является то, что он на выходе всегда имеет стабильное задаваемое напряжение, вне зависимости от колебаний напряжения на входе (если только оно не опустится ниже заданного выходного). Таким образом, прибор функционирует как понижающий стабилизатор напряжения. Эта функция имеет особо важное значение в различных процессах, например при ректификации и самогоноварении.

РМ-2м имеет настройку выходного напряжения от 0 до 260 Вольт с точностью до 1 Вольта с индикацией на экране значения напряжения на входе (в сети); напряжения, подаваемого на нагрузку; либо мощность, потребляемая нагрузкой.

Прибор может хранить до 10 предварительных установок напряжения, между которыми можно быстро переключаться. Кроме того, можно задать время, в течение которого должна исполняться определенная уставка (поддерживаться определенное напряжение), после чего прибор переходит к исполнению следующей. Таким образом, можно задавать, например,  отложенный старт техпроцесса, таймер для его завершения, время для прогрева системы (программный «разгон»), или даже целые профили напряжение/время на несколько позиций (до 10).

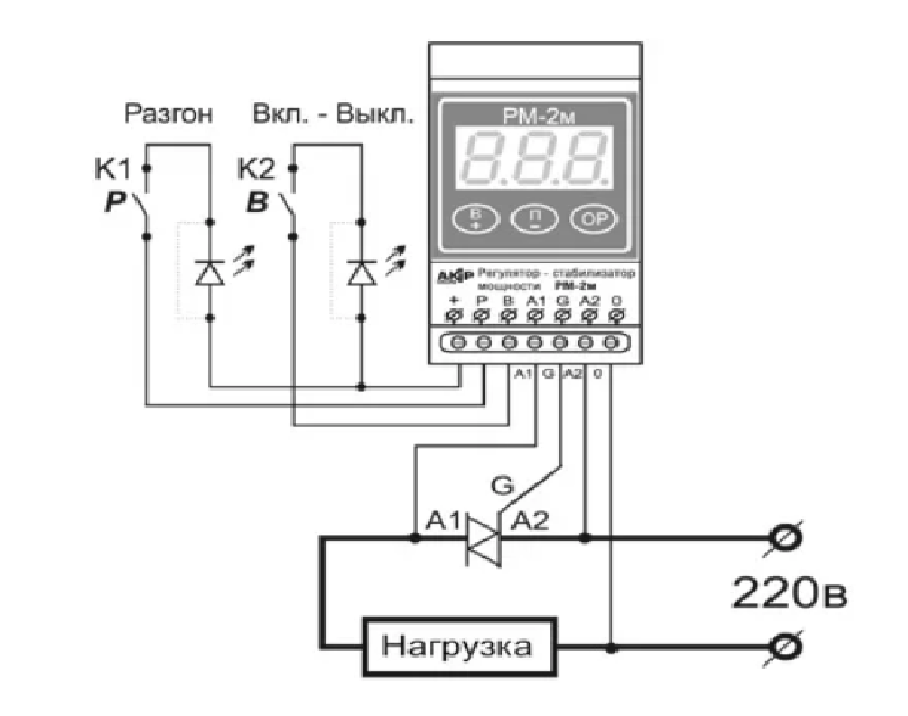

РМ-2м имеет дополнительные клеммные контакты для внешнего управления нагрузкой — включения на полную мощность («режим разгона») или наоборот отключения.

В режиме разгона (при замыкании «Р» на «+» ) симистор полностью открывается и входное напряжение полностью подается на нагрузку. «Режим разгона» («форсаж») применяется для того, чтобы система быстрее вышла в технологический рабочий режим, после чего включается ограничение мощности.

При замыкании «В» на «+» напряжение на нагрузку полностью перекрывается. Функция может быть полезна для первоначальной настройки прибора, либо для организации системы автоматического завершения процесса или аварийной остановки, и т.д. В настройках можно изменить логику работы контакта «В» на противоположную.

Контакты +, Р, В можно замыкать вручную вручную — с помощью выключателя, тумблера, кнопки или же автоматически — с помощью «сухих» контактов терморегулятора, таймера, датчика уровня, геркона, механической поплавковой автоматики, и т.д.  Либо, если управление предполагается от другого электронного устройства, то можно использовать контакты опторазвязки, например оптрона PC817.

Таким образом, на практике организовать разгон или блокировку нагрузки можно либо через внешнее управление (клеммные контакты +, Р, В), либо программно. Для разгона —  задать напряжение, явно превышающее питающее напряжение в сети (например 250V), для блокировки — задать напряжение 000V. Такие способы управления могут быть особенно актуальны учитывая наличие запоминаемых предустановок и возможность программирования функций времени (профилей).

РМ-2м может определять нештатные ситуации (такие как падение входящего сетевого напряжения ниже заданной уставки), и аварийные ситуации (пробой симистора, обрыв нагрузки) и по-разному их индицировать.

Прибор может быть откалиброван по эталонному вольтметру.

Если при построении системы автоматики, включающей в себя регулятор мощности, пространство ограничено размерами бокса, то можно воспользоваться уменьшенной версией прибора РМ-2м-мини. По функциональным возможностям они идентичны.

Характеристики

Напряжение питания прибора: от 90 до 280 Вольт 50 Гц

Диапазон напряжения, поступающего на нагрузку: от 000 до 260 Вольт

Стабильность поддержания заданного напряжения: плюс-минус 1 Вольт

Память установок напряжения: 10 ячеек предустановок

Диапазон измеряемой мощности: от 0 до 9,99 kW

Таймер поддержания напряжения: Есть, работа в режиме "профиля"

Время установки таймеров: от 0 до 999 минут

Совместимые симисторы: любые, с током управления не более 1 Ампер

Способ монтажа (подключения): DIN-рейка

Габаритные размеры: 5 х 9 х 6,5 см (эквивалент 3 токовых автомата)

Размеры индикатора: 38х19 мм (0,56)

Количество разрядов индикатора: 3

Температура среды, окружающей прибор: от -20 до +50 °C
