Описание Регулятор температуры ТЕРМОТЕСТ-04/2 +1000 гр

Терморегулятор ТЕРМОТЕСТ-04/2 предназначен для применения в технологических процессах, где требуется поддержание температуры в определенном диапазоне. Прибор способен измерять и регулировать температуру от 0 до +1000 °C (датчик ТХА), может управлять как нагревательными, так и охлаждающими устройствами и имеет 1 канал двухпозиционного регулирования.

Терморегулятор ТЕРМОТЕСТ-04/2 измеряет значение температуры в месте расположения датчика и дает команду на включение или выключение нагрузки посредством электромагнитного реле. К прибору могут подключаются любые нагревательные или охладительные электроприборы – кондиционеры, холодильные установки, тепло-вентиляторы, кипятильники, масляные нагреватели, тепловые пушки, калориферы, инфракрасные излучатели, ТЕНы, и т.д. При этом, максимальная мощность подключаемых устройств не должна превышать 3500 Ватт (16 Ампер при cos φ=1).

В качестве датчика температуры в терморегуляторе ТЕРМОТЕСТ-04/2 используется термопара ТХА (тип К), однако в базовую комплектацию прибора датчик не входит. Можно использовать любой стандартный датчик подходящей конфигурации, либо приобрести датчик – термопару ТХА у нас.

Прибор ТЕРМОТЕСТ-04/2 прост в работе и имеет 2 настройки: температура включения нагрузки и температура ее выключения. Таким образом, можно вручную настроить прибор на удержание температуры в нужных пределах, используя его как с нагревательным, так и с охладительным оборудованием. О состоянии коммутируемого элемента (включен или выключен) сигнализирует светодиод.

Инструкция по эксплуатации: Терморегулятор Термотест 04/2 0 +1000 С
1. Назначение:
1.1 Терморегулятор Термотест 04/2 (далее прибор) предназначен для применения в технологических процессах где требуется поддержание температуры в заданных пределах.
1.2 Прибор может управлять как нагревательными так и охлаждающими устройствами.
1.3 Прибор имеет 1 канал двухпозиционного регулирования.
1.4 Датчик температуры - термопара ХРОМЕЛЬ-АЛЮМЕЛЬ (ТХА), импортный аналог тип K.
1.5 Работа терморегулятора гарантируется при температуре воздуха окружающего корпус прибора от +1 до +50 С.
2.1 Диапазон измеряемых температур от 0 до 1000 С.
2.2 Диапазон регулируемых температур от 0 до 1000 С.
2.3 Разрешающая способность измерителя 1 С.
2.4 Дискретность установки температуры 1 С.
2.5 Максимальный ток коммутации резистивной нагрузки при напряжении ~ 250 В - 16 А.
2.6 Напряжение питания от ~ 170 В до ~ 250 В.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.7 Потребляемая мощность не более 3 Вт
2.8 Габаритные размеры - 96 51 100 мм
2.9 Монтаж - щитовое крепление, вырез щита 48х 93 мм.

Информация пользователя вводится в микроконтроллер с помощью клавиатуры расположенной на передней панели прибора. Информация пользователя хранится в энергонезависимой памяти (при снятии питания с прибора данные сохраняются).
На передней панели прибора находится цифровой индикатор, на котором отображается текущая температура (основной режим) и служебная информация, кнопка ON - включить, кнопка OFF - выключить. Кнопка увеличение числа, кнопка уменьшение числа. Светодиод сигнализирующий о состоянии коммутирующего элемента, включен или выключен. Прибор поставляется с коммутируемым нагрузку реле с нормально разомкнутым контактом (по заказу с перекидным).

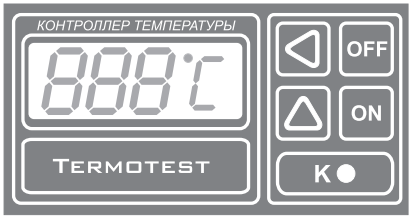

Рис.1 Передняя панель прибора.

Внимание ! Все операции по монтажу прибора производить при выключенном питании. Смонтировать прибор в выбранном месте и собрать электрическую схему приведенную на рис.2.

При необходимости увеличить длину провода соединяющего датчик с прибором нужно применять специальный компенсационный провод для термопары ХРОМЕЛЬ-АЛЮМЕЛЬ и позаботиться о полярности подключения датчика (если не правильно то при нагревании датчика температура на индикаторе падает, в этом случае необходимо поменять местами подключаемые провода). Провода соединяющие датчик с прибором нежелательно размещать рядом с силовыми проводами электропитания. В качестве нагрузки может быть нагревательный элемент мощностью не более 3 киловатт, катушка пускателя или промежуточного реле, а также пусковое устройство охлаждающего агрегата.
ПОРЯДОК РАБОТЫ:
После подачи на прибор питания на индикаторе появляются три черточки затем температура датчика, прибор отрабатывает установки если таковы предварительно были заданы. Чтобы прибор работал в режиме терморегулятора необходимо выставить две температуры. Одну температуру при которой исполнительное устройство должно включаться ON, а другую при которой выключаться OFF. Если выставленная температура включения и выключения совпадают, прибор работает в режиме термометра, а выходное реле блокируется. Чтобы выставить температуру при которой исполнительное устройство включилось необходимо нажать кнопку ON (включить). На индикаторе появится число которое было записано в память раньше. Изменить число температуры на необходимое можно нажатием кнопки (увеличить) и кнопки (уменьшить). После того как необходимое число задано нажать кнопку ON. Система запомнит новые значения и перейдет в основной режим. Чтобы выставить температуру при которой исполнительное устройство выключилось необходимо нажать кнопку OFF (выключить). На индикаторе появится число которое было записано в память раньше. Изменить число температуры на необходимое можно нажатием кнопки (увеличить) и кнопки (уменьшить). После того как необходимое число задано нажать кнопку OFF. Система запомнит новые значения и перейдет в основной режим. Если после задания новых значений кнопки ON, OFF не нажимать система через 7 секунд перейдет в основной режим с сохранением предыдущих значений. Система всегда после последнего нажатия любой из кнопок через 7 секунд выходит в основной режим. Система автоматически определяет подключен датчик к прибору или нет, а также обрыв в датчике или соединительных проводах. В этом случае на индикаторе появляются три черточки по середине (- - -) и блокируется работа коммутирующего элемента, реле.
