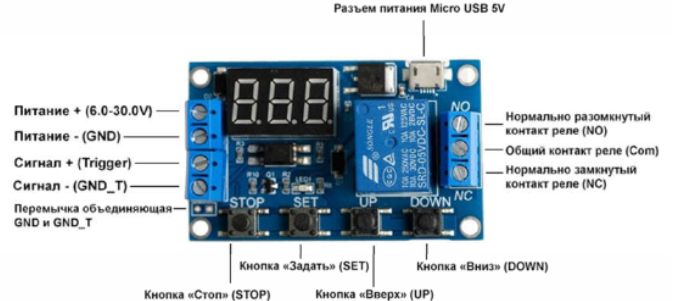

Описание Реле времени JZ-801 5-12-24вРеле времени JZ-801. Технические характеристики 6-30В при подключении к клеммной колодке или 5В при подключении к разъему Питание: micro USB Потребляемый ток: 20мА в простое и 50мА при включенном реле Управляемая нагрузка: 10А 30В постоянного тока или 10A 250В переменного тока Циклов работы: не менее 10000 срабатываний Рабочая температура: от -40°C до 85°C Режимов работы: 7 Внешнее управление: Есть Размер: 63х38х20мм Подключение: Подключение питания реле времени осуществляется через клеммы 6.0-30.0V и GND, а так же через разъем Micro. В случае подключения питания через клеммы 6.0-30.0V и GND входное напряжение может быть от 6 до30В. Для этого на реле времени установлен управляемый стабилизатор напряжения LM317, который понижает напряжение до 5В. В случае подключения питания через разъем Micro USB, реле времени работает напрямую от 5В. Настройка реле времени осуществляется через кнопки управления (STOP, SET, UP, DOWN) и 3х-разрядный 7и- сегментный индикатор. Нагрузка подключается на клеммы реле (NO, Com, NC). Управляющий сигнал или кнопка подключаются на клеммы (Trigger и GND_T). Режимы работы: Реле времени имеет несколько режимов работы, выбрать из которых можно только один. Для того чтобы сменить режим, необходимо зажать кнопку SET (Задать) на одну секунду и отпустить, теперь используя кнопки UP (Верх) и DOWN (Вниз) необходимо выбрать один из режимов работы, и подтвердить свой выбор коротким нажатием на кнопку SET. Список режимов: P1.1 (Режим задержки выключения) — В данном режиме реле по умолчание выключено, при подаче логической единицы (от 3 до 24В) на клеммы Trigger и GND_T реле сразу же включается и начинается отсчет времени, установленный в параметре OP (Задержка выключения), после окончания отсчета, реле выключается. P1.2 — Аналог режима P1.1 с тем лишь отличием, что если снова подать логическую единицу, отсчет времени сбросится и начнется сначала. P1.3 — Аналог режима P1.1 с тем лишь отличием, что если снова подать логическую единицу, реле выключится, не дождавшись окончания работы. Данный режим чувствителен к дребезгу контактов. P-2 (Режим задержки включения / выключения) — В данном режиме реле по умолчанию выключено, при подаче логической единицы таймер отсчитывает время, заданное в параметре CL (Задержка включения) после чего включает реле, далее запускается отсчет времени, установленный в параметре OP (Задержка выключения), после окончания отсчета, реле — выключается. P3.1 (Режим задержки выключения / включения / циклический) — В данном режиме реле по умолчанию выключено, при подаче логической единицы реле включается, и таймер отсчитывает время, заданное в параметре OP (Задержка выключения) после чего выключает реле, далее запускается отсчет времени, установленный в параметре CL (Задержка включения), после окончания отсчета, реле — включается. Все это повторяется указанное в параметре LOP количество раз, если указана бесконечность (—), то реле будет повторять эти действия всегда. Если во время работы снова подать логическую единицу, реле выключится, не дождавшись окончания работы. Данный режим чувствителен к дребезгу контактов. P3.2 (Режим циклический / автоматический) — Данный режим запускается автоматически при подачи питания на реле времени, при этом реле сразу же включается и начинается отсчёт времени, установленный в параметре OP (Задержка выключения) после чего, реле выключается, и начинается отсчет времени установленный в параметре CL (Задержка включения). Все это повторяется указанное в параметре LOP количество раз, если указана бесконечность (—), то реле будет повторять эти действия всегда. Состояние клемм Trigger и GND_T при этом никак не влияет на процесс. P4 — Аналог режима P1.2 с тем лишь отличием, что пока сохраняется высокий уровень на клеммах Trigger и GND_T отсчет времени не идет. Сразу после подключения питания к реле на дисплее отображается текущий режим работы. Настройки параметров После того, как нужный режим работы выбран, короткими нажатиями на кнопку SET (Задать) выбираем один из трех параметров его настроек: OP — Задержка выключения (Время нахождения реле во включенном состоянии). CL — Задержка включения (Время нахождения реле в выключенном состоянии). LOP — Количество повторений (циклов) включения / выключения реле. Следует учесть, что для работы некоторых режимов не требуются настройка всех трех параметров, таким образом настроить можно только те, что необходимы для работы выбранного режима. Чтобы сохранить настройки снова зажимаем кнопку SET на пару секунд, после чего реле времени покажет выбранный нами режим, дисплей моргнет несколько раз и продолжит работу в новом режиме и с новыми настройками. Во время настройки параметров OP и CL возможно задать различные единицы времени. Для этого необходимо во время редактирования параметра нажать кнопку STOP (Стоп). Для отображения единиц используются точки расположенные в правом нижнем углу цифр. Таким образом, если у вас горит самая правая точка, время задается в секундах. Если горит средняя точка, время задается в десятых долях секунды (0.1с). Если горит самая левая точка, время задается в минутах. Таким образом, максимальные задержки можно выставить в 999 минут.
Отзывы о Реле времени JZ-801 5-12-24вОтзывов пока не было. Вы можете оставить его первым
|
