Термопара на высокие температуры +1100гр ТП-А-2388-05 ("K"-тип WRN-130) 300мм

Магниты и электротехника

Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика.

Тип спая: изолированный

Материал корпуса датчика: нержавеющая сталь 08Х18Н10

Исполнение коммутационной головки: металл

Показатели надежности и условия эксплуатации:

– вероятность безотказной работы — не менее 0,95 за 16 000 ч;

– средний срок службы — не менее 4 лет;

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.

Рабочие условия эксплуатации коммутационной головки:

– помещения с нерегулируемыми климатическими условиями и (или) навесы;

– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;

– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Номинальная статическая характеристика	ХА (К)
Диапазон измеряемых температур	−40...+1100°С (для ХА(К))
Условное давление	2,5 МПа
Класс допуска датчика	1
Допустимое отклонение	±2°С
Длина монтажной части (L)	300 мм, 500 мм, 1000 мм,
Диаметр монтажной части (D)	12-16 мм
Диаметр термоэлектрода (d)	2 мм
Тип спая	изолированный
Тепловая инерция	≤ 20 с
Исполнение коммутационной головки	металл
Материал коммутационной головки	силумин
Материал корпуса датчика	нержавеющая сталь 08Х18Н10
Степень защиты	IP65

Полярность: «+» красная жила (хромель) «−» зеленая жила (алюмель)

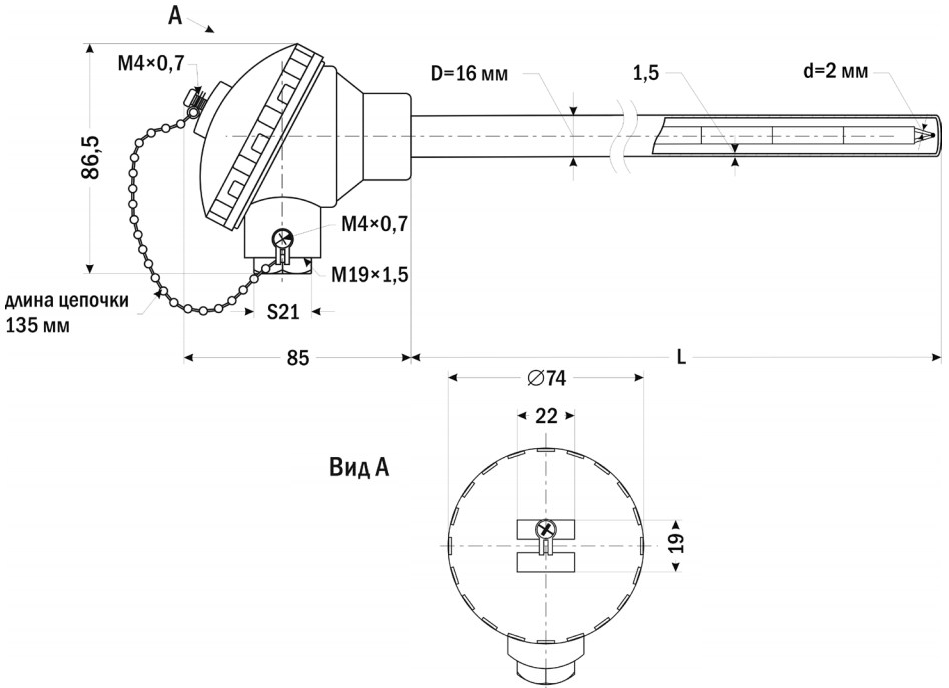

Габаритные размеры термопары:

Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):
