Трансформатор ТН-60
Трансформатор ТН-60
Увеличить изображение
Другие фото Трансформатор ТН-60
3 000,00 р.
Товар есть в наличии

Условия доставки

Условия оплаты

Описание Трансформатор ТН-60



Трансформаторы ТН-60 новые с хранения. В отличии от военной серии производятся под маркой ТН60-220-50, они имеют одну первичную обмотку на 220 вольт и такую же нумерацию выводов, как у трансформаторов серии ТН на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТН-60 на 220 В такие же, как у соответствующих трансформаторов ТН-60 на 127/220 В.

Очень удобный и популярный трансформатор, позволяет получить любое напряжение до 27 вольт.

Обмотки намотаны точно, что позволяет их запараллелить и получить больший ток.

Для получения выходных напряжений, больших чем 6,3 В, вторичные накальные обмотки можно соединять последователь в согласном включении.

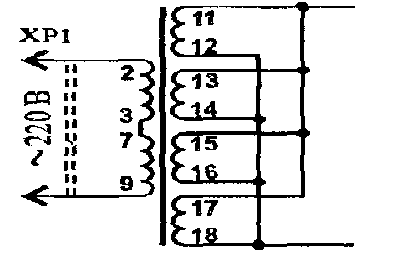

Схема параллельного вкльчения обмоток.

Напряжение на отводах первичных обмоток трансформаторов ТН-60  составляют:

  • между выводами 1 и 1а, 4 и 4а - 3,2 В;

  • между выводами 1 и 1б, 4 и 4б - 6,3 В;

  • между выводами 1 и 2, 4 и 5 - 110 В;

  • между выводами 1 и 3, 4 и 6 - 127 В.



  • подать напряжение 220 В на выводы 1 и 5.



  • Сердечник: ШЛ25х32

  • Мощность: 152 Вт

  • Ток первичной обмотки: 1,5/0,85 А

  • Масса: 2,75 кг



Выводы обмоток

Напряжение, В

Допустимый ток, А

7-8

6,3

5,9

9-10

6,3

5,9

11-12(13)

5(6,3)

6,1

14-15(16)

5(6,3)

6,1

Таб.1. Электрические параметры трансформатора  ТН60-220-50









Рис2. Электрическая принципиальная схема накального трансформатора ТН60-220-50






Рис3. Конструкция и размеры накального трансформатора  ТН60-220-50
